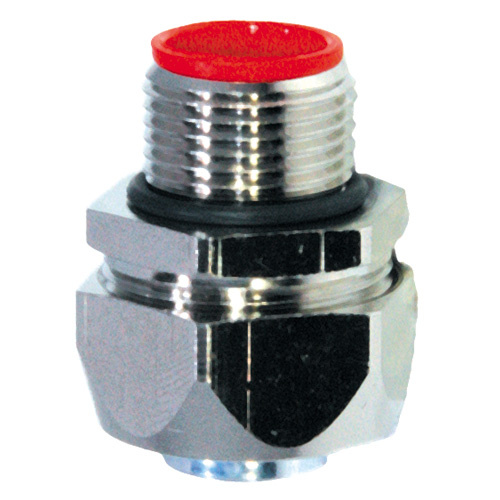

Flexa EG-M - metal connector for protecting tubes
- Flexa EG-M is a simple metal connector with a metric external thread, made of nickel-plated brass, complete with a clamping sleeve and seal.
Flexa EG-M
Flexa EG-M to proste, metalowe złącze z metrycznym gwintem zewnętrznym, wykonane z mosiądzu niklowanego. Zapewnia wysoką wodoszczelność i pyłoszczelność ze stopniem ochrony IP 67 (zgodnie z EN 60529). Przeznaczone jest do rur ochronnych typu LIQUID-TIGHT. W komplecie znajduje się tuleja zaciskowa i uszczelnienie.
Cechy złącza:
- wysoka wodoszczelność i pyłoszczelność
- zaciskowe blokowanie peszla i złącza
- prawidłowe uziemienie
- zakrycie końcówek peszla
Aplikacje:
- budowa maszyn i urządzeń
- przemysł motoryzacyjny
- przemysł stoczniowy
- automatyka / instalacje elektryczne
- do zastosowań międzynarodowych
| FLEXA No. | OD [mm] |
Thread type |
Conduit ID |
Conduit OD |
Ø I [mm] |
Ø B [mm] |
C [mm] |
D [mm] |
WS1 [mm] |
WS2 [mm] |
Weight [kg/100] |
PU [pcs.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10608000012 | 1/4 inch | M12 x 1,5 | 7,0 | 11,4 | 5,2 | 24,5 | 10,0 | 33,0 | 22 | 20 | 4,800 | 10 |
| 10608000116 | 5/16 inch | M16 x 1,5 | 10,0 | 14,5 | 8,3 | 29,0 | 12,0 | 35,0 | 26 | 24 | 4,800 | 10 |
| 10608000016 | 3/8 inch | M16 x 1,5 | 12,5 | 18,0 | 10,2 | 29,0 | 12,0 | 35,0 | 26 | 24 | 4,800 | 10 |
| 10608000120 | 5/16 inch | M20 x 1,5 | 10,0 | 14,5 | 8,3 | 29,0 | 13,0 | 36,0 | 26 | 24 | 5,100 | 10 |
| 10608000020 | 3/8 inch | M20 x 1,5 | 12,5 | 18,0 | 10,2 | 29,0 | 13,0 | 36,0 | 26 | 24 | 5,100 | 10 |
| 10608000021 | 1/2 inch | M20 x 1,5 | 16,0 | 21,0 | 13,9 | 32,7 | 13,0 | 37,0 | 29 | 27 | 5,900 | 10 |
| 10608000025 | 3/4 inch | M25 x 1,5 | 21,0 | 26,5 | 18,5 | 38,7 | 15,0 | 40,0 | 35 | 33 | 7,900 | 5 |
| 10608000032 | 1 inch | M32 x 1,5 | 26,5 | 33,0 | 23,8 | 50,0 | 15,0 | 46,0 | 45 | 43 | 17,500 | 5 |
| 10608000040 | 1 1/4 inch | M40 x 1,5 | 35,5 | 42,0 | 31,8 | 60,0 | 16,0 | 52,0 | 54 | 52 | 27,900 | 2 |
| 10608000063 | 2 inch | M63 x 1,5 | 51,5 | 60,0 | 47,8 | 85,0 | 20,0 | 66,0 | 77 | 74 | 73,500 | 2 |
To download
Producer
Product code
EG-M
Series
Thread
M12
, M16
, M20
, M25
, M32
, M40
, M63
Material
Nickel-plated Brass
Ingress Protection
IP67
Średnica zewnętrzna peszla (cale)
1/4
, 5/16
, 3/8
, 1/2
, 3/4
, 1
, 1 1/4
, 2
Product width in millimeters
24.5
, 29
, 32,7
, 38,7
, 50
, 60
, 85
Product height in millimetres
33
, 35
, 36
, 37
, 40
, 46
, 52
, 66
Colour
Unpainted
