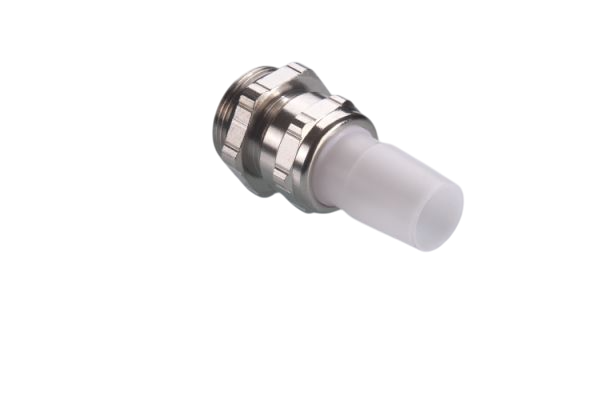

Pflitsch UNI S hose cable gland - dławnica do rur osłonowych
- Dławnice kablowe Pflitsch z serii UNI S, wykonane z mosiądzu niklowanego, z pierścieniem uszczelniającym HNBR. Wkładka uszczelniająca wykonana z TPE, TPE-V lub silikonu HT. Stopień ochrony IP68. Gwint metryczny. Zakres temperatur od -40°C do +110°C.
UNI S hose cable gland
Dławnice serii UNI S marki Pflitsch to metryczne, uniwersalne dławnice kablowe przeznaczone do montażu z wężami ochronnymi typu S. Korpus wykonany z niklowanego mosiądzu oraz uszczelnienie O-Ring z HNBR gwarantują doskonałą szczelność i odporność na czynniki zewnętrzne. W zależności od wersji, zastosowano wkładkę uszczelniającą z TPE, TPE-V lub wysokotemperaturowego silikonu (HT). Produkt oferuje najwyższą klasę ochrony IP68 (do 10 bar) oraz temperaturę pracy w zakresie od -40°C do +110°C. Cechą szczególną jest mocne i nierozłączne połączenie między wężem a dławnicą, uzyskane dzięki technologii obkurczania.
Cechy dławnic do węży UNI S:
- Obudowa z mosiądzu, niklowana
- Uszczelnienie O-Ring z HNBR
- Dostępne wersje z wkładką uszczelniającą z TPE, TPE-V lub silikonu HT
- Przeznaczone do węży ochronnych typu S
- Nierozłączne połączenie z wężem
- Gwint metryczny
- Stopień ochrony: IP68 do 10 bar
- Zakres temperatur: -40°C do +110°C
Aplikacje
- Przemysł maszynowy, automatyka i robotyka
- Połączenia kablowe wymagające maksymalnej szczelności i ochrony przed wodą i pyłem
- Instalacje w trudnych warunkach lub miejscach narażonych na uszkodzenia mechaniczne
| Part No. | Gwint A |
Długość gwintu D [mm] |
Średnica węża NW [mm] |
Zakres dławienia max./min. ø [mm] |
Wysokość mocowania C [mm] |
Szerokość klucza SW x E [mm] |
Pakowanie |
|---|---|---|---|---|---|---|---|
| 21650dss09 07 | M16x1,5 | 6,0 | 09 | 6,5 - 4,0 | 46,0 | 18x20/17x18,9 | 50 |
| 21652dss11 08 | M16x1,5 | 6,0 | 11 | 8,0 - 5,0 | 47,0 | 22x24,4 | 50 |
| 22052dss11 09 | M20x1,5 | 6,5 | 11 | 9,0 - 6,5 | 47,0 | 22x24,4 | 50 |
| 22053dss13 10 | M20x1,5 | 6,5 | 13 | 10,0 - 7,0 | 47,0 | 24x26,7 | 50 |
| 22053dss16 13 | M20x1,5 | 6,5 | 16 | 13,0 - 9,0 | 47,0 | 24x26,7 | 50 |
| 22054dss16 14 | M20x1,5 | 6,5 | 16 | 14,0 - 11,5 | 52,0 | 30x33,5 | 25 |
| 22553dss13 10 | M25x1,5 | 7,5 | 13 | 10,0 - 7,0 | 47,0 | 28x31,2/24x26,7 | 50 |
| 22554dss16 14 | M25x1,5 | 7,5 | 16 | 14,0 - 11,5 | 52,0 | 30x33,5 | 25 |
| 22554dss21 16 | M25x1,5 | 7,5 | 21 | 15,5 - 11,5 | 52,0 | 30x33,5 | 25 |
| 22554dss21 18 | M32x1,5 | 8,0 | 21 | 18,0 - 14,0 | 58,0 | 40x43,5 | 25 |
| 23255dss21 18 | M32x1,5 | 8,0 | 21 | 18,0 - 14,0 | 58,0 | 40x43,5 | 10 |
| 23255dss29 20 | M32x1,5 | 8,0 | 29 | 20,5 - 17,0 | 58,0 | 40x43,5 | 10 |
| 23255dss29 25 | M32x1,5 | 8,0 | 29 | 25,0 - 20,0 | 58,0 | 40x43,5 | 10 |
| 24055dss29 20 | M40x1,5 | 8,0 | 29 | 20,5 - 17,0 | 55,0 | 43x47,3/40x43,5 | 10 |
| 24055dss29 25 | M40x1,5 | 8,0 | 29 | 25,0 - 20,0 | 55,0 | 43x47,3/40x43,5 | 10 |
| 25056dss29 25 | M50x1,5 | 10,0 | 29 | 25,0 - 20,0 | 61,0 | 54x58/50x54 | 5 |
Do pobrania
Producent
Kod produktu
UNI S hose cable gland
Seria
Materiał
Mosiądz niklowany
Materiał wkładu
TPE
, TPE-V
, Silikon HT
Gwint
M16
, M20
, M25
, M32
, M40
, M50
Zakres dławienia w milimetrach
4-6,5 mm
, 5-8 mm
, 6,5-9 mm
, 7-10 mm
, 9-13 mm
, 11,5-14 mm
, 11,5-15,5 mm
, 14-18 mm
, 17-20,5 mm
, 20-25 mm
Długość gwintu w milimetrach
6
, 6,5
, 7,5
, 8
, 10
Wysokość produktu w milimetrach
52
, 53
, 53,5
, 54,5
, 58,5
, 59,5
, 63
, 65,5
, 66
, 71
Szerokość produktu w milimetrach
18,9
, 24,4
, 26,7
, 33,5
, 43,5
, 54
Szczelność
IP68
Kolor
Niemalowany
Kolor wkładki
W karcie kolorów
, Niemalowany
, Czarny
Temperatura pracy
-40...+110°C
