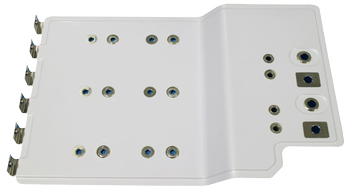

Busbary laminowane
Busbary to specjalistyczne elementy wykonane z miedzi, wykorzystywane do tworzenia niskoprofilowych i wysoko prądowych połączeń szynowych w urządzeniach energoelektronicznych. Ich konstrukcja ma na celu minimalizację indukcyjności pasożytniczej oraz ograniczenie emisji zakłóceń elektromagnetycznych (EMI), co czyni je niezastąpionym komponentem nowoczesnych przekształtników mocy - szczególnie tam, gdzie pracują szybkie tranzystory mocy, takie jak IGBT.
Dlaczego busbary?
W nowoczesnych konstrukcjach przekształtników energoelektronicznych wykorzystuje się moduły tranzystorowe IGBT pracujące z dużą częstotliwością. Podczas ich przełączania na zaciskach możliwe jest występowanie przepięć, których główną przyczyną jest indukcyjność pasożytnicza połączeń wewnętrznych przekształtnika. Szybkie zmiany dużych wartości prądu płynącego przez te połączenia wewnętrzne wynoszą obecnie od 1 do 2,5 kA/μs, i powodują indukowanie się przepięcia na zaciskach tranzystora, które musi on wytrzymać w stanie blokowania.
Przepięcia powstające w trakcie działania przekształtnika negatywnie wpływają na jego pracę i są m.in. źródłem zakłóceń elektromagnetycznych oraz mają wpływ na jakość przebiegów uzyskiwanych na wyjściu przekształtnika lub w skrajnych przypadkach mogą doprowadzić do uszkodzenia modułów IGBT.
Indukcyjności pasożytniczych połączeń nie można wyeliminować całkowicie, jednakże można obniżyć ich wartość poprzez zastosowanie niskoindukcyjnych połączeń typu busbar.
Korzyści ze stosowania busbarów
Połączenia niskoindukcyjne typu busbar wykonuje się w postaci dwóch lub więcej warstw przewodzących prąd elektryczny oddzielonych od siebie warstwą dielektryka. Korzystnym aspektem zastosowania niskoindukcyjnych laminowanych połączeń typu busbar jest obniżenie kosztów związanych z wykonaniem połączeń wewnętrznych przekształtnika poprzez usprawnienie procesu montażowego urządzenia (skrócenie czasu montażu, wysoka powtarzalność oraz eliminacja błędów) oraz eliminację lub zmniejszenie dodatkowych kondensatorów do tłumienia przepięć komutacyjnych (Snubber cap).
Rozwiązania typu busbar z powodzeniem wykorzystywane są w takich obszarach jak : Transport kolejowy, układy zasilania, źródła naturalnej energii (wiatraki), telekomunikacja, zasilanie przemysłowe, wojsko.
Co wyróżnia oferowane przez nas busbary
Laminowana konstrukcja wielowarstwowa - pozwala prowadzić kilka torów prądowych w zwartej strukturze przy zachowaniu minimalnej indukcyjności i dużej gęstości prądu.
Minimalizacja przepięć - redukcja efektów przełączania w układach tranzystorowych o stromych zboczach prądu (nawet 25 kA/μs).
Stabilność parametrów - przewidywalność zachowania elektrycznego, szczególnie istotna w układach impulsowych i przekształtnikowych.
Zoptymalizowana geometria - możliwa pełna personalizacja pod kątem konkretnego układu, w tym rozmieszczenia punktów przyłączeniowych.
Zastosowanie busbarów
- falowniki i przekształtniki energoelektroniczne
- przemysłowe układy napędowe i systemy UPS
- energoelektronika dużej mocy (np. ładowarki, systemy magazynowania energii)
- aplikacje, gdzie kluczowe są kompaktowe wymiary, niskie straty i odporność na zakłócenia
