System przepustowy CABseal

( ilość produktów: 8 )

System przepustowy CABseal firmy PFLITSCH to modułowe rozwiązanie do prowadzenia przewodów z lub bez złącz, gwarantujące niezawodną szczelność i elastyczność montażu. Dzięki konstrukcji opartej na dzielonych ramkach i wymiennych tulejach uszczelniających, system pozwala na szybkie, bezpieczne i uporządkowane wprowadzanie kabli do obudów i szaf sterowniczych. Wysoka gęstość upakowania, ochrona IP66 oraz możliwość dostosowania do różnych średnic i liczby kabli czynią CABseal wyjątkowo uniwersalnym rozwiązaniem dla przemysłu. System spełnia również wymagania normy UL Type 4X i UL 94 V-0, co potwierdza jego odporność na czynniki zewnętrzne i ogień.



Cechy charakterystyczne systemu CABseal

system przepustowy CABseal

Nieograniczona modułowość
System jest rozdzielny, co umożliwia elastyczne wyposażenie ram, przy czym wszystkie ramy i dławiki są kompatybilne i mogą być swobodnie pozycjonowane.

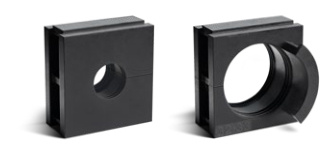

Wszechstronne dławiki
Dostępne są dławiki z elastyczną geometrią wargi uszczelniającej, które kompensują tolerancje kabli. Oferowane są w rozmiarach GS dla kabli od 3 mm do 16 mm oraz GL dla kabli od 16 mm do 33 mm. Dostępne są również dławiki podwójne i wielokrotne dla kabli o średnicy od 4 do 8 mm.

Stały stopień ochrony IP 66
Wszystkie ramy i dławiki CABseal zapewniają stopień ochrony IP 66, co eliminuje konieczność weryfikacji tego parametru dla każdego nowego projektu.

Oddzielne odciążenie kabli
Dławiki CABseal posiadają uchwyty do odciążenia kabli za pomocą opasek kablowych, które można umieścić zarówno od wewnątrz, jak i na zewnątrz.

Zintegrowana uszczelka ramy
Ramy CABseal posiadają zintegrowaną, formowaną uszczelkę elastomerową, dzięki czemu nie jest wymagana żadna dodatkowa płaska uszczelka.

Prosty montaż

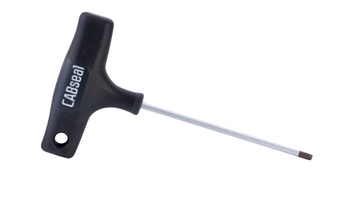

System jest modułowy i łatwy w montażu, a cała procedura jest zawsze identyczna, wymagając jedynie klucza imbusowego.

Wysoka pojemność
Jedna rama CABseal może pomieścić do 40 kabli.

Wytrzymałość i bezpieczeństwo
Ramy wykonane są ze wzmocnionego włóknem szklanym poliamidu (PA 6.6), a dławiki z TPE, co zapewnia szeroki zakres temperatur pracy od –40 °C do +100 °C. System posiada certyfikaty UL Listed (UL Type rating 4X indoor use only, 5), jest zgodny z RoHS, wolny od halogenów i silikonów oraz posiada klasę palności UL 94-V0.



ramki z systemu CABseal przepusty z systemu CABseal



Zastosowania systemu CABseal od Pflitsch

  • Szafy sterownicze i obudowy automatyki – Wprowadzanie kabli z prefabrykowanymi końcówkami bez naruszania szczelności obudowy.
  • Budowa maszyn i urządzeń – Przejścia kablowe o wysokiej gęstości i łatwości montażu w ograniczonej przestrzeni.
  • Przemysł spożywczy, chemiczny i farmaceutyczny – Odporność na wilgoć i chemikalia oraz zgodność z normami higienicznymi.
  • Systemy IT i telekomunikacja – Bezpieczne wprowadzanie licznych przewodów do rozdzielnic i szaf serwerowych.
  • Infrastruktura energetyczna – Uszczelnione przejścia kablowe w rozdzielniach i kontenerach technicznych.
