Pflitsch UNI IRIS EMC Dicht, marine thread - mosiężna dławnica kablowa EMC z wkładką z TPE-V, dla przemysłu morskiego

  • Dławnica UNI IRIS EMC Dicht firmy Pflitsch. Ten wykonany z niklowanego mosiądzu, produkt charakteryzuje się zwiększoną odpornością na promieniowanie EMC. Gwint M18 do M72 szczelność IP68, wkład z TPE-V
Pflitsch UNI IRIS EMC Dicht, marine thread - mosiężna dławnica kablowa EMC z wkładką z TPE-V, dla przemysłu morskiego
Pflitsch UNI IRIS EMC Dicht, marine thread - mosiężna dławnica kablowa EMC z wkładką z TPE-V, dla przemysłu morskiego
Pflitsch UNI IRIS EMC Dicht, marine thread - mosiężna dławnica kablowa EMC z wkładką z TPE-V, dla przemysłu morskiego
Pflitsch UNI IRIS EMC Dicht, marine thread - mosiężna dławnica kablowa EMC z wkładką z TPE-V, dla przemysłu morskiego
Pflitsch UNI IRIS EMC Dicht, marine thread - mosiężna dławnica kablowa EMC z wkładką z TPE-V, dla przemysłu morskiego
Pflitsch UNI IRIS EMC Dicht, marine thread - mosiężna dławnica kablowa EMC z wkładką z TPE-V, dla przemysłu morskiego
Pflitsch UNI IRIS EMC Dicht, marine thread - mosiężna dławnica kablowa EMC z wkładką z TPE-V, dla przemysłu morskiego
Pflitsch UNI IRIS EMC Dicht, marine thread - mosiężna dławnica kablowa EMC z wkładką z TPE-V, dla przemysłu morskiego
Materiał: Mosiądz niklowany
Materiał wkładu: TPE-V
Szczelność: IP68
Cechy aplikacyjne: EMC
Temperatura pracy: -40...+135°C
Zapytaj o produkt

Pflitsch UNI IRIS EMC Dicht, marine thread

Dławnica EMC z niklowanego mosiądzu z wkładem uszczelniającym z TPE-V o bardzo szerokim zakresie dławienia. Produkt ten posiada gwint od M18 do M72, zapewnia szczelność IP68 (do 10 bar). Gwint według normy morskiej DIN 89280.


Cechy dławnic UNI IRIS EMC Dicht, marine thread:

  • Kompatybilność elektromagnetyczna (EMC)
  • Skuteczne ekranowanie 360°
  • Wersja z gwintem morskim zgodnym z DIN 89280
  • Mosiądz niklowany z uszczelnieniem O-Ring z HNBR
  • Stopień ochrony IP68 (do 10 bar)
  • Zgodność ze standardem EN 62444 – klasa A (odciążenie przewodu)

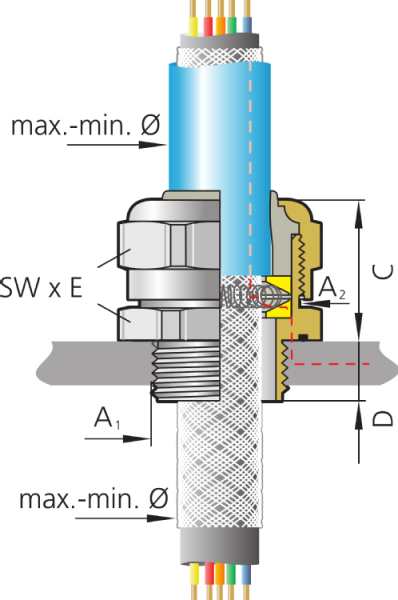

  • Dwa warianty montażu: z cofniętym lub ciągłym płaszczem zewnętrznym
  • Zakres temperatur pracy: -40 °C do +135 °C
  • Dostępne na życzenie: gwint przyłączeniowy 15 mm (do M45) oraz wersja ze stali nierdzewnej

Aplikacje

  • Systemy automatyki i sterowania
  • Technika transmisji danych i sygnałów
  • Infrastruktura przemysłowa wymagająca EMC
  • Budowa statków i przemysł morski
  • Maszyny pracujące w trudnych warunkach środowiskowych
  • Aplikacje wymagające ochrony przed zakłóceniami elektromagnetycznymi

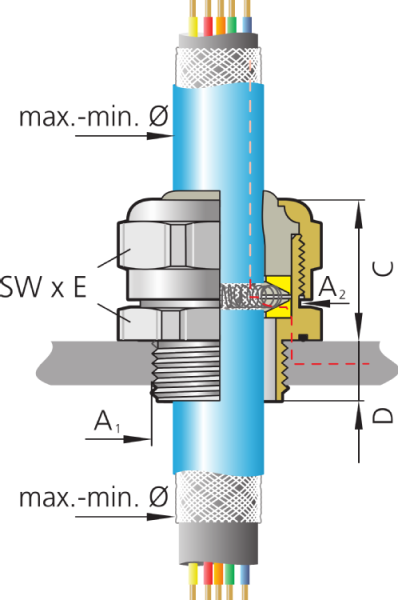

Part No. Gwint A1 Gwint A2 Długość gwintu D [mm] Zakres dławienia
max–min ø [mm]		 Zakres ekranowania
max–min ø [mm]		 Przelot G [mm] Wysokość mocowania C [mm] Szerokość klucza SW x E [mm] Pakowanie
2182207S01M18x1,5M22x1,510,06,5 – 4,06,0 – 3,06,531,024x26,750
2182209S03M18x1,5M22x1,510,09,0 – 6,57,5 – 3,58,531,024x26,750
2182209S04M18x1,5M22x1,510,09,0 – 6,58,5 – 4,09,031,024x26,750
2182211S04M18x1,5M22x1,510,011,0 – 8,08,5 – 4,010,531,024x26,750
2242811S05M24x1,5M28x1,511,011,0 – 8,08,5 – 4,011,032,030x33,550
2242811S06M24x1,5M28x1,511,011,0 – 8,010,5 – 6,011,032,030x33,550
2242814S07M24x1,5M28x1,511,014,0 – 10,011,5 – 6,514,032,030x33,550
2242818S08M24x1,5M28x1,511,018,0 – 14,017,5 – 12,516,032,030x33,550
2303218S10M30x2,0M32x1,512,018,0 – 14,017,5 – 12,517,534,035x38,525
2303220S10M30x2,0M32x1,512,020,0 – 17,017,5 – 12,517,534,035x38,525
2303220S18M30x2,0M32x1,512,020,0 – 17,019,5 – 13,020,034,035x38,525
2363823S11M36x2,0M38x1,513,023,0 – 19,021,0 – 15,023,039,040x43,510
2363826S11M36x2,0M38x1,513,026,0 – 21,021,0 – 15,023,039,040x43,510
2454830S12M45x2,0M48x1,514,030,0 – 25,025,0 – 19,025,545,050x545
2454830S13M45x2,0M48x1,514,029,0 – 25,025,0 – 22,029,045,050x545
2454832S15M45x2,0M48x1,514,032,0 – 30,030,5 – 24,030,545,050x545
2565837S16M56x2,0M58x1,515,037,0 – 32,033,0 – 29,035,550,060x655
2565841S16M56x2,0M58x1,515,041,0 – 37,033,0 – 29,035,550,060x655
2565841S21M56x2,0M58x1,515,041,0 – 37,042,0 – 34,042,050,060x655
2727545S21M72x2,0M75x1,516,045,0 – 40,042,0 – 34,042,058,081x871
2727551S21M72x2,0M75x1,516,051,0 – 45,042,0 – 34,042,058,081x871
2727551S22M72x2,0M75x1,516,051,0 – 45,048,5 – 40,048,558,081x871
2727556S23M72x2,0M75x1,516,056,0 – 51,054,0 – 47,054,558,081x871
Do pobrania
Producent
Pflitsch
Kod produktu
UNI IRIS EMC Dicht, marine thread
Seria
UNI IRIS Dicht
Materiał
Mosiądz niklowany
Materiał wkładu
TPE-V
Gwint
M18
,
M22
,
M24
,
M28
,
M30
,
M32
,
M36
,
M38
,
M45
,
M48
,
M56
,
M58
,
M72
,
M75
Zakres dławienia w milimetrach
4-6,5 mm
,
6,5-9 mm
,
8-11 mm
,
10-14 mm
,
14-18 mm
,
17-20 mm
,
19-23 mm
,
21-26 mm
,
25-30 mm
,
25-29 mm
,
30-32 mm
,
32-37 mm
,
37-41 mm
,
40-45 mm
,
45-51 mm
,
51-56 mm
Długość gwintu w milimetrach
10
,
11
,
12
,
13
,
14
,
15
,
16
Wysokość produktu w milimetrach
41
,
43
,
46
,
52
,
59
,
65
,
74
Szerokość produktu w milimetrach
26,7
,
33,5
,
38,5
,
43,5
,
54
,
65
,
87
Szczelność
IP68
Cechy aplikacyjne
EMC
Kolor
Niemalowany
Kolor wkładki
Naturalny
Certyfikat
DIN 89280
,
DIN EN 62444
Temperatura pracy
-40...+135°C
