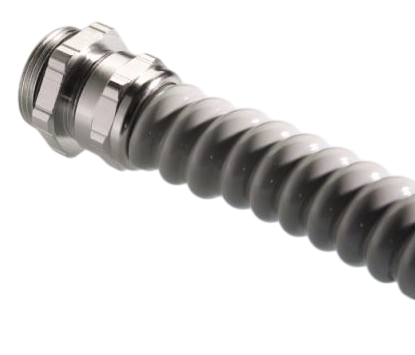

Pflitsch UNI HF-UL Dicht - mosiężna dławnica kablowa EMC z wkładką z TPE
- Dławnica UNI HF-UL Dicht firmy Pflitsch. Ten wykonany z niklowanego mosiądzu, produkt charakteryzuje się zwiększoną odpornością na promieniowanie EMC, wkład z TPE. Gwint M16 do M40 szczelność IP68 (do 10bar na kablu)
Pflitsch UNI HF-UL Dicht
Dławnica EMC z niklowanego mosiądzu o bardzo szerokim zakresie dławienia. Produkt ten posiada gwint od M16 do M40, zapewnia szczelność IP68 (do 10 bar na kablu), wkład uszczelniający z TPE.
Cechy dławnic UNI HF-UL Dicht:
- Kompatybilność elektromagnetyczna (EMC) z efektywnym ekranowaniem
- Obudowa z mosiędzu niklowanego odporna na korozję
- Metryczne przyłącze gwintowane zgodne z EN 60423 (M16 do M40)
- Uszczelnienie pierścieniem O-ring z HNBR
- Klasa szczelności IP68 do 10 bar (przy wprowadzeniu kabla)
- Odciążenie mechaniczne zgodne z klasą A wg EN 62444
- Zakres temperatur pracy: od -40°C do +130°C
- Dostępne warianty (A/B) dla różnych średnic kabli
Zastosowania
- Systemy automatyki przemysłowej i sterowania
- Przesył danych i sygnałów w wymagających warunkach
- Infrastruktura przemysłowa wymagająca ochrony EMC
- Aplikacje morskie i offshore
- Budowa jednostek pływających i instalacje pokładowe
- Instalacje OZE (farmy wiatrowe, energetyka morska)
- Telekomunikacja i stacje bazowe
- Systemy sterowania i sygnalizacji kolejowej
- Aparatura medyczna i laboratoryjna
- Systemy militare i lotnicze
- Sterowanie procesowe w trudnych warunkach
- Instalacje w strefach zagrożonych wybuchem

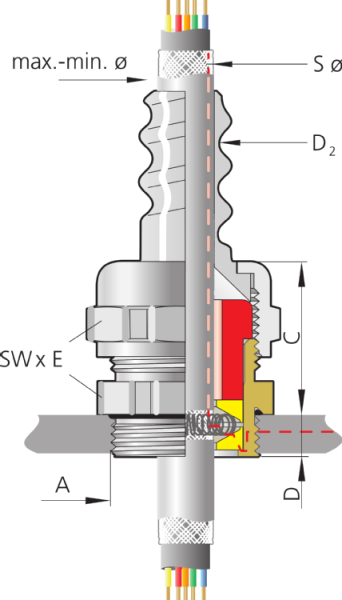

| Part No. | Gwint A | Długość gwintu D [mm] | NW | ø D2 [mm] | Zakres dławienia max–min ø [mm] | Zakres ekranowania max–min ø [mm] | Wariant | Wysokość mocowania C [mm] | Szerokość klucza SW x E [mm] | Pakowanie |
|---|---|---|---|---|---|---|---|---|---|---|
| 2165006S00UL09 | M16x1,5 | 6,0 | 09 | 9 | 6,0–4,0 | 4,0–1,5 | A | 49,0 | 18x20 | 50 |
| 2165209S04UL11 | M16x1,5 | 6,0 | 11 | 12 | 9,5–6,5 | 8,5–3,5 | B | 55,0 | 22x24,4 | 50 |
| 2205311S04UL13 | M20x1,5 | 6,5 | 13 | 13 | 10,5–7,0 | 8,5–3,5 | A | 55,0 | 24x26,7 | 50 |
| 2205413S05UL16 | M20x1,5 | 6,5 | 16 | 18 | 13,0–9,0 | 10,5–6,5 | A | 59,0 | 30x33,5 | 25 |
| 2205413S07UL16 | M20x1,5 | 6,5 | 16 | 18 | 13,0–9,0 | 12,0–7,5 | A | 59,0 | 30x33,5 | 25 |
| 2255413S07UL16 | M25x1,5 | 6,5 | 16 | 18 | 13,0–9,0 | 12,0–7,5 | A | 59,0 | 30x33,5 | 25 |
| 2255416S08UL16 | M25x1,5 | 6,5 | 16 | 18 | 14,0–11,5 | 16,5–9,5 | B | 59,0 | 30x33,5 | 25 |
| 2325518S18UL21 | M32x1,5 | 7,0 | 21 | 26 | 18,0–14,0 | 18,0–13,0 | B | 68,0 | 40x43,5 | 10 |
| 2405625S11UL29 | M40x1,5 | 8,0 | 29 | 35 | 25,0–20,0 | 21,0–15,0 | A | 76,0 | 50x54 | 5 |
Do pobrania
Producent
Kod produktu
UNI HF-UL Dicht
Seria
Materiał
Mosiądz niklowany
Gwint
M16
, M20
, M25
, M32
, M40
Zakres dławienia w milimetrach
4-6 mm
, 6,5-9,5 mm
, 7-10,5 mm
, 9-13 mm
, 11,5-14 mm
, 14-18 mm
, 20-25 mm
Długość gwintu w milimetrach
6
, 6,5
, 7
, 8
Wysokość produktu w milimetrach
55
, 61
, 61,5
, 65,5
, 75
, 84
Szerokość produktu w milimetrach
20
, 24,4
, 26,7
, 33,5
, 43,5
, 54
Szczelność
IP68
Cechy aplikacyjne
EMC
Kolor
Niemalowany
Kolor wkładki
Czarny
, Niebieski
, Zielony
, Pomarańczowy
, Czerwony
, Żółty
Certyfikat
EN 60423
, EN 62444
Temperatura pracy
-40...+130°C
