Pflitsch UNI Flex Dicht cable gland - mosiężna dławnica kablowa ze sprężyną z wkładką z TPE/TPE-V/silikonu HT
- Dławnica kablowa ze sprężyną UNI Flex Dicht cable gland wykonana z niklowanego mosiądzu, wkład z TPE/TPE-V/silikonu HT. Gwint M16 do M32, szczelność IP68 (test statyczny)
Pflitsch UNI Flex Dicht cable gland
Dławnica kablowa z niklowanego mosiądzu z sprężyną ze stali nierdzewnej, o bardzo szerokim zakresie dławienia. Produkt ten posiada gwint od M16 do M32, zapewnia szczelność IP68 (test statyczny), wkład uszczelniający z TPE/TPE-V/silikonu HT.
Cechy dławnic UNI Flex Dicht:
- Sprężyna ze stali nierdzewnej – elastyczna ochrona przewodu
- Zdefiniowany promień gięcia
- Obudowa z mosiądzu niklowanego – trwała i odporna na korozję
- Uszczelnienie TPE, TPE-V lub silikonowe – dobór do warunków aplikacji
- Wbudowany o-ring z HNBR lub silikonu
- Gwint metryczny zgodny z EN 60423
- Stopień ochrony IP68 (test statyczny)
- Zgodność z EN 62444 – odciążenie naprężeń do klasy A
- Zakres temperatur: od -55 °C do +200 °C (w zależności od wersji)
- Wersja z gwintem Pg dostępna na zamówienie
Aplikacje
- Robotyka i zautomatyzowane systemy ruchome
- Ręczne terminale i urządzenia obsługowe
- Przełączniki nożne i sterowniki mobilne
- Systemy narażone na drgania i naprężenia mechaniczne
- Maszyny przemysłowe z przewodami giętymi
- Technika medyczna i laboratoryjna
- Aplikacje z ograniczonym promieniem zgięcia

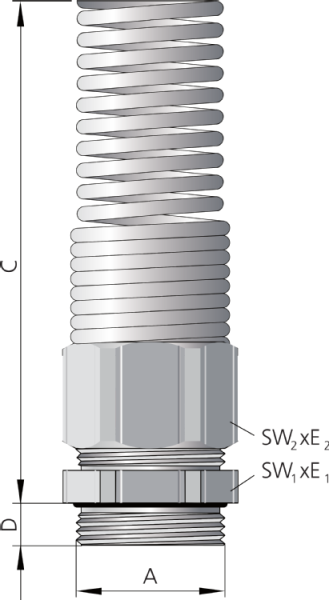

| Part No. | Gwint A | Długość gwintu D [mm] | Zakres dławienia max–min ø [mm] | Wysokość mocowania C [mm] | Szerokość klucza SW1 x E1/SW2 x E2 [mm] | Pakowanie |
|---|---|---|---|---|---|---|
| 21652dF 14.07V2 | M16x1,5 | 6,0 | 6,5 – 4,0 | 80,0 | 22x24,4 | 25 |
| 21652dF 14.09V2 | M16x1,5 | 6,0 | 9,5 – 6,5 | 80,0 | 22x24,4 | 25 |
| 21652dF 14.11V2 | M16x1,5 | 6,0 | 10,5 – 7,0 | 80,0 | 22x24,4 | 25 |
| 22052dF 14.07V2 | M20x1,5 | 6,5 | 6,5 – 4,0 | 82,0 | 22x24,4 | 25 |
| 22052dF 14.08V2 | M20x1,5 | 6,5 | 8,0 – 5,0 | 82,0 | 22x24,4 | 25 |
| 22052dF 14.09V2 | M20x1,5 | 6,5 | 9,5 – 6,5 | 82,0 | 22x24,4 | 25 |
| 22052dF 14.11V2 | M20x1,5 | 6,5 | 10,5 – 7,0 | 82,0 | 22x24,4 | 25 |
| 22052dF 14.13V2 | M20x1,5 | 6,5 | 13,0 – 9,0 | 82,0 | 22x24,4 | 25 |
| 22053dF 16.16V2 | M20x1,5 | 6,5 | 15,5 – 11,5 | 82,0 | 24x26,7 | 25 |
| 22553dF 16.11V2 | M25x1,5 | 7,5 | 10,5 – 7,0 | 85,0 | 28x31,2/24x26,7 | 25 |
| 22553dF 16.13V2 | M25x1,5 | 7,5 | 13,0 – 9,0 | 85,0 | 28x31,2/24x26,7 | 25 |
| 22553dF 16.16V2 | M25x1,5 | 7,5 | 15,5 – 11,5 | 85,0 | 28x31,2/24x26,7 | 25 |
| 22554dF 19.18V2 | M25x1,5 | 7,5 | 18,0 – 14,0 | 90,0 | 30x33,5 | 25 |
| 23254dF 19.18V2 | M32x1,5 | 8,0 | 18,0 – 14,0 | 90,0 | 35x38,5/30x33,5 | 10 |
Do pobrania
Producent
Kod produktu
UNI Flex Dicht cable gland
Materiał
Mosiądz niklowany
, Stal nierdzewna
Materiał wkładu
TPE
, TPE-V
, Silikon HT
Gwint
M16
, M20
, M25
, M32
Zakres dławienia w milimetrach
4-6,5 mm
, 6,5-9,5 mm
, 7-10,5 mm
, 5-8 mm
, 9-13 mm
, 11,5-15,5 mm
, 14-18 mm
Długość gwintu w milimetrach
6
, 6,5
, 7,5
, 8
Wysokość produktu w milimetrach
86
, 88,5
, 92,5
, 97,5
, 98
Szerokość produktu w milimetrach
24,4
, 26,7
, 33,5
Szczelność
IP68
Kolor
Niemalowany
Kolor wkładki
Niebieski
, Czarny
, Zielony
, Szary
, Naturalny
, Czerwony
, Biały
, Żółty
Certyfikat
EN 60423
, EN 62444
Temperatura pracy
-40...+130°C
, -40...+135°C
, -55...+200°C
