Pflitsch UNI Dicht Strain relief cable gland - mosiężna dławnica kablowa z odciążeniem naprężeń z wkładką z TPE/TPE-V

  • Dławnica kablowa UNI Dicht Strain relief cable gland z odciążeniem naprężeń wykonana z niklowanego mosiądzu, wkład z TPE/TPE-V. Gwint M10 do M63, szczelność IP54
Pflitsch UNI Dicht Strain relief cable gland - mosiężna dławnica kablowa z odciążeniem naprężeń z wkładką z TPE/TPE-V
Pflitsch UNI Dicht Strain relief cable gland - mosiężna dławnica kablowa z odciążeniem naprężeń z wkładką z TPE/TPE-V
Pflitsch UNI Dicht Strain relief cable gland - mosiężna dławnica kablowa z odciążeniem naprężeń z wkładką z TPE/TPE-V
Pflitsch UNI Dicht Strain relief cable gland - mosiężna dławnica kablowa z odciążeniem naprężeń z wkładką z TPE/TPE-V
Pflitsch UNI Dicht Strain relief cable gland - mosiężna dławnica kablowa z odciążeniem naprężeń z wkładką z TPE/TPE-V
Pflitsch UNI Dicht Strain relief cable gland - mosiężna dławnica kablowa z odciążeniem naprężeń z wkładką z TPE/TPE-V
Materiał: Mosiądz niklowany
Materiał wkładu: TPE, TPE-V
Szczelność: IP54
Temperatura pracy: -20...+100°C
Zapytaj o produkt

Pflitsch UNI Dicht Strain relief cable gland

Dławnica kablowa z niklowanego mosiądzu z odciążeniem naprężeń, o bardzo szerokim zakresie dławienia . Produkt ten posiada gwint od M10 do M63, zapewnia szczelność IP54, wkład uszczelniający z TPE/TPE-V.

Cechy dławnic UNI Dicht Strain relief:

  • Solidna konstrukcja z niklowanego mosiądzu
  • Odciążenie naprężeń mechanicznych kabla bez uszkodzenia powłoki
  • Wbudowany pierścień O-ring z HNBR dla dodatkowej ochrony
  • Gwint metryczny zgodny z normą EN 60423
  • Stopień ochrony IP54
  • Temperatura pracy od -20 °C do +100 °C
  • Opcjonalnie dostępna wersja ze stali nierdzewnej
  • Różne długości gwintu dostępne na zamówienie

Aplikacje

  • Szafy sterownicze i rozdzielnice
  • Systemy automatyki przemysłowej
  • Maszyny i urządzenia przemysłowe narażone na wibracje
  • Instalacje wymagające podstawowej ochrony IP oraz mechanicznego odciążenia kabla
  • Technika grzewcza i klimatyzacyjna
  • Przemysł maszynowy i instalacyjny

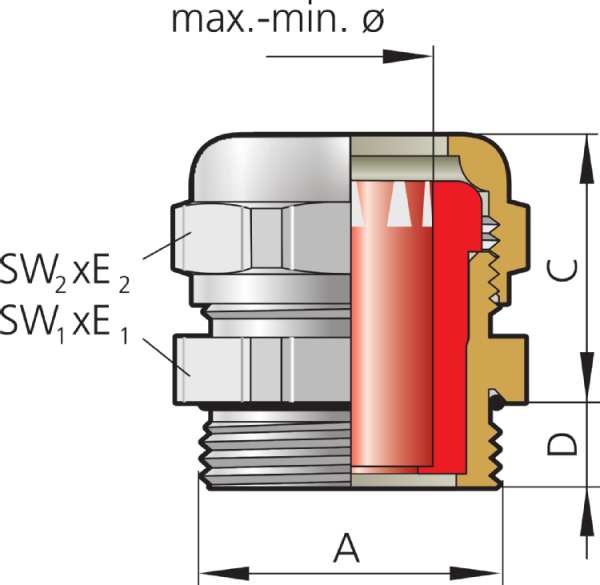

Part No. Gwint A Długość gwintu D [mm] Zakres dławienia max–min ø [mm] Wysokość mocowania C [mm] Szerokość klucza SW1 x E1/SW2 x E2 [mm] Pakowanie
21049d z7/1mm M10x1,0 5,0 6,5 – 4,0 19,0 14x15,5 50
21049d z 7/1,5mm M10x1,5 5,0 6,5 – 4,0 19,0 14x15,5 50
21249d z 7 M12x1,5 5,0 6,5 – 4,0 20,0 14x15,5 50
21250d z 9 * M12x1,5 5,0 9,0 – 5,5 21,0 17x18,9 50
21650d z 7 M16x1,5 6,0 6,5 – 4,0 20,0 18x20/17x18,9 50
21650d z 9 M16x1,5 6,0 9,0 – 5,5 20,0 18x20/17x18,9 50
21651d z11 * M16x1,5 6,0 10,0 – 6,0 21,0 20x22,2 50
21652d z13 * M16x1,5 6,0 12,0 – 8,0 21,0 22x24,4 50
22052d z 9 M20x1,5 6,5 9,0 – 5,5 21,0 22x24,4 50
22052d z11 M20x1,5 6,5 10,0 – 6,0 21,0 22x24,4 50
22052d z13 M20x1,5 6,5 12,0 – 8,0 21,0 22x24,4 50
22053d z16 * M20x1,5 6,5 15,0 – 12,0 21,0 24x26,7 50
22054d z18 * M20x1,5 6,5 17,0 – 14,0 24,0 30x33,5 25
22054d z20 * M20x1,5 6,5 17,0 – 14,0 24,0 30x33,5 25
22553d z11 M25x1,5 7,5 10,0 – 6,0 21,0 28x31,2/24x26,7 50
22553d z13 M25x1,5 7,5 12,0 – 8,0 21,0 28x31,2/24x26,7 50
22553d z16 M25x1,5 7,5 15,0 – 12,0 21,0 28x31,2/24x26,7 50
22554d z18 * M25x1,5 7,5 17,0 – 14,0 25,0 30x33,5 25
22554d z20 * M25x1,5 7,5 20,0 – 16,0 25,0 30x33,5 25
22555d z25 * M25x1,5 7,5 24,0 – 20,0 25,0 40x43,5 10
22555d z28 * M25x1,5 7,5 27,0 – 23,0 25,0 40x43,5 10
23254d z13 M32x1,5 8,0 12,0 – 8,0 26,0 35x38,5/30x33,5 25
23254d z16 M32x1,5 8,0 15,0 – 12,0 26,0 35x38,5/30x33,5 25
23254d z18 M32x1,5 8,0 17,0 – 14,0 26,0 35x38,5/30x33,5 25
23254d z20 M32x1,5 8,0 20,0 – 16,0 26,0 35x38,5/30x33,5 25
23255d z25 * M32x1,5 8,0 24,0 – 20,0 29,0 40x43,5 25
23255d z28 * M32x1,5 8,0 27,0 – 23,0 29,0 40x43,5 10
24055d z20 M40x1,5 8,0 20,0 – 16,0 29,0 43x47,3/40x43,5 10
24055d z25 M40x1,5 8,0 24,0 – 20,0 29,0 43x47,3/40x43,5 10
24055d z28 M40x1,5 8,0 27,0 – 23,0 29,0 43x47,3/40x43,5 10
24056d z32 * M40x1,5 9,0 31,5 – 27,0 28,0 50x54 10
24056d z36 * M40x1,5 9,0 36,0 – 32,0 28,0 50x54 10
25056d z32 M50x1,5 10,0 31,5 – 27,0 30,0 54x58/50x54 5
25056d z36 M50x1,5 10,0 36,0 – 32,0 30,0 54x58/50x54 5
25057d z40 * M50x1,5 10,0 40,0 – 34,0 30,0 57x61 5
26358d z44 M63x1,5 10,0 43,0 – 39,0 30,0 68x74/64x69 5
Do pobrania
Producent
Pflitsch
Kod produktu
UNI Dicht Strain relief cable gland
Materiał
Mosiądz niklowany
Materiał wkładu
TPE
,
TPE-V
Gwint
M10
,
M12
,
M16
,
M20
,
M25
,
M32
,
M40
,
M50
,
M63
Zakres dławienia w milimetrach
4-6,5 mm
,
5,5-9 mm
,
6-10 mm
,
8-12 mm
,
12-15 mm
,
14-17 mm
,
16-20 mm
,
20-24 mm
,
23-27 mm
,
27-31,5 mm
,
32-36 mm
,
34-40 mm
,
39-43 mm
Długość gwintu w milimetrach
5
,
6
,
6,5
,
7,5
,
8
,
9
,
10
Wysokość produktu w milimetrach
24
,
25
,
26
,
27
,
27,5
,
30,5
,
28,5
,
32,5
,
34
,
37
,
40
Szerokość produktu w milimetrach
15,5
,
18,9
,
22,2
,
24,4
,
26,7
,
33,5
,
43,5
,
54
,
61
,
69
Szczelność
IP54
Kolor
Niemalowany
Kolor wkładki
Niebieski
,
Antracytowy
,
Czarny
,
Brązowy
,
Zielony
,
Jasny żółty
,
Naturalny
,
Pomarańczowy
,
Różowy
,
Czerwony
,
Biały
,
Żółty
Certyfikat
EN 60423
Temperatura pracy
-20...+100°C
