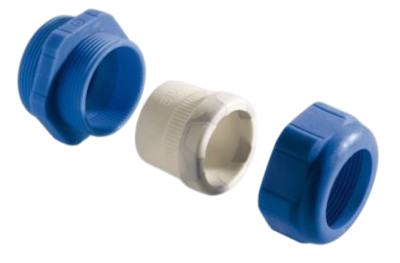

Pflitsch UNI Dicht Strain relief cable gland - dławnica kablowa z PVDF z odciążeniem naprężeń z wkładką z TPE/TPE-V
- Dławnica kablowa UNI Dicht Strain relief cable gland z odciążeniem naprężeń wykonana z PVDF, wkład z TPE/TPE-V. Gwint M12 do M63, szczelność IP54
Pflitsch UNI Dicht Strain relief cable gland
Dławnica kablowa z PVDF z odciążeniem naprężeń, o bardzo szerokim zakresie dławienia. Produkt ten posiada gwint od M12 do M63, zapewnia szczelność IP54, wkład uszczelniający z TPE/TPE-V.
Cechy dławnic UNI Dicht Strain Relief:
- Wykonanie z trwałego PVDF o podwyższonej odporności chemicznej i mechanicznej
- Rozciągnięta obudowa zapewniająca lepsze odciążenie przewodu
- Wersje w kolorze transparentnym, niebieskim (RAL 5015) i czarnym (RAL 9005)
- Dostępne wkłady uszczelniające z TPE i TPE-V
- Zakres temperatur pracy: od -20 °C do +100 °C
- Stopień ochrony IP54 zgodnie z EN 60529
- Montaż z gwintem metrycznym (EN 60423), możliwość zamówienia z gwintem Pg lub przedłużonym
- Zgodność z RoHS
Aplikacje
- Instalacje, w których wymagane jest zwiększone odciążenie mechaniczne przewodów
- Systemy elektryczne i aparatura narażona na wibracje
- Technika medyczna i laboratoryjna
- Przemysł spożywczy i chemiczny
- Urządzenia automatyki i sterowania
- Panele sterownicze i rozdzielnice

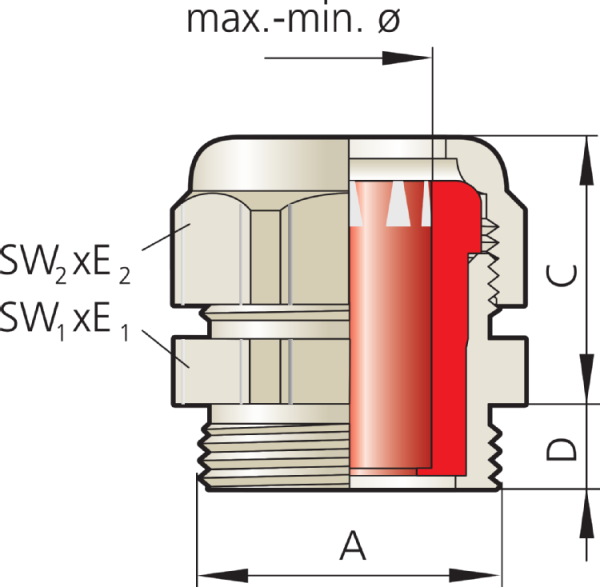

| Part No. | Gwint A | Długość gwintu D [mm] | Zakres dławienia max–min ø [mm] | Wysokość mocowania C [mm] | Szerokość klucza SW1 x E1/SW2 x E2 [mm] | Pakowanie |
|---|---|---|---|---|---|---|
| 21249y z 7 * | M12x1,5 | 8,0 | 6,5 – 4,0 | 22,0 | 15x16,5 | 50 |
| 21651y z11 * | M12x1,5 | 8,5 | 10,0 – 6,0 | 23,0 | 22x24,5 | 50 |
| 21650y z 7 | M16x1,5 | 9,0 | 6,5 – 4,0 | 22,0 | 19x21,2 | 50 |
| 21650y z 9 | M16x1,5 | 9,0 | 9,0 – 5,5 | 22,0 | 19x21,2 | 50 |
| 22052y z 9 * | M20x1,5 | 9,0 | 9,0 – 5,5 | 25,0 | 24x26,5 | 50 |
| 22052y z11 * | M20x1,5 | 9,0 | 10,0 – 6,0 | 25,0 | 24x26,5 | 50 |
| 22052y z13 * | M20x1,5 | 9,0 | 12,0 – 8,0 | 25,0 | 24x26,5 | 50 |
| 22053y z16 * | M20x1,5 | 9,0 | 15,0 – 12,0 | 26,0 | 27x29,5 | 25 |
| 22054y z18 * | M20x1,5 | 11,0 | 17,0 – 14,0 | 29,0 | 33x36,5 | 50 |
| 22054y z20 * | M20x1,5 | 11,0 | 20,0 – 16,0 | 29,0 | 33x36,5 | 50 |
| 22553y z11 | M25x1,5 | 9,0 | 10,0 – 6,0 | 26,0 | 29x31,5/27x29,5 | 50 |
| 22553y z13 | M25x1,5 | 9,0 | 12,0 – 8,0 | 26,0 | 29x31,5/27x29,5 | 50 |
| 22553y z16 | M25x1,5 | 9,0 | 15,0 – 12,0 | 26,0 | 29x31,5/27x29,5 | 50 |
| 22554y z18 * | M25x1,5 | 11,0 | 17,0 – 14,0 | 29,0 | 33x36,5 | 25 |
| 22554y z20 * | M25x1,5 | 11,0 | 20,0 – 16,0 | 29,0 | 33x36,5 | 25 |
| 22555y z25 * | M25x1,5 | 11,0 | 24,0 – 20,0 | 33,0 | 43x46 | 25 |
| 22555y z28 * | M25x1,5 | 11,0 | 27,0 – 23,0 | 33,0 | 43x46 | 25 |
| 23254y z13 | M32x1,5 | 11,0 | 12,0 – 8,0 | 29,0 | 38x42/33x36,5 | 25 |
| 23254y z16 | M32x1,5 | 11,0 | 15,0 – 12,0 | 29,0 | 38x42/33x36,5 | 25 |
| 23254y z18 | M32x1,5 | 11,0 | 17,0 – 14,0 | 29,0 | 38x42/33x36,5 | 25 |
| 23254y z20 | M32x1,5 | 11,0 | 20,0 – 16,0 | 29,0 | 38x42/33x36,5 | 25 |
| 23255y z25 * | M32x1,5 | 11,0 | 24,0 – 20,0 | 33,0 | 43x46 | 10 |
| 23255y z28 * | M32x1,5 | 11,0 | 27,0 – 23,0 | 33,0 | 43x46 | 10 |
| 24055y z20 | M40x1,5 | 11,5 | 20,0 – 16,0 | 34,0 | 46x50/43x46,5 | 10 |
| 24055y z25 | M40x1,5 | 11,5 | 24,0 – 20,0 | 34,0 | 46x50/43x46,5 | 10 |
| 24055y z28 | M40x1,5 | 11,5 | 27,0 – 23,0 | 34,0 | 46x50/43x46,5 | 10 |
| 24056y z32 * | M40x1,5 | 13,0 | 31,5 – 27,0 | 35,0 | 53x57 | 5 |
| 24056y z36 * | M40x1,5 | 13,0 | 36,0 – 32,0 | 35,0 | 53x57 | 5 |
| 25056y z32 | M50x1,5 | 13,0 | 31,5 – 27,0 | 35,0 | 56x61/53x57 | 5 |
| 25056y z36 | M50x1,5 | 13,0 | 36,0 – 32,0 | 35,0 | 56x61/53x57 | 5 |
| 25057y z40 * ** | M50x1,5 | 14,0 | 40,0 – 36,0 | 38,0 | 60x65 | 5 |
| 26358y z44 * ** | M63x1,5 | 14,0 | 44,0 – 39,0 | 41,0 | 68x73/65x70 | 5 |
