Pflitsch UNI Dicht Extended - mosiężna dławnica kablowa z wkładką z TPE/TPE-V/silikonu HT
- Dławnica kablowa UNI Dicht Extended wykonana z niklowanego mosiądzu, wkład z TPE/TPE-V/silikonu HT. Gwint M12 do M50 szczelność IP68 (do 10 bar)
Pflitsch UNI Dicht Extended

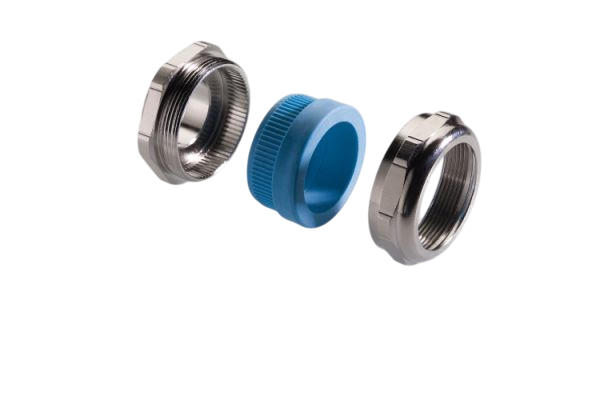

Dławnica kablowa z niklowanego mosiądzu, o bardzo szerokim zakresie dławienia. Produkt ten posiada gwint od M12 do M50, zapewnia szczelność IP68 (do 10 bar), wkład uszczelniający z TPE/TPE-V/silikonu HT.
Cechy dławnic UNI Dicht Extended:
- Korpus z mosiądzu z powłoką niklowaną (Ni-plated)
- Metryczne przyłącza gwintowane zgodne z EN 60423
- Uszczelnienie z O-ringiem z HNBR lub silikonu HT (w zależności od wersji)
- Stopień ochrony IP68 przy ciśnieniu do 10 bar (Type 4X)
- Odciążenie ciągu zgodne z klasą A wg EN 62444
- Zakres temperatur pracy od -40°C do +200°C (w zależności od wersji)
- Możliwość zastosowania krótkich wkładów uszczelniających (seria EL)
- Zakres średnic uszczelnianych od 5,0 mm do 40,0 mm
Aplikacje:
- Systemy automatyki przemysłowej
- Rozdzielnie elektryczne i szafy sterownicze
- Instalacje przemysłowe wymagające wysokiej szczelności
- Aplikacje morskie i offshore
- Systemy transmisji danych
- Energetyka przemysłowa
- Telekomunikacja

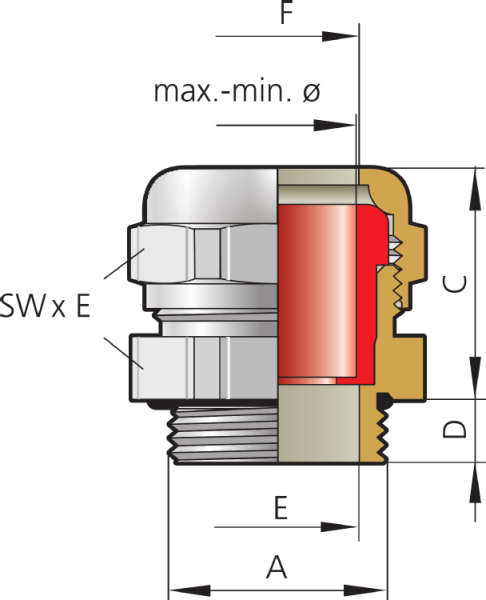

| Part No. | Gwint A | Długość gwintu D [mm] | Zakres dławienia max–min ø [mm] | Średnica wewnętrzna E [mm] | Śruba odciążająca F [mm] | Wysokość mocowania C [mm] | Szerokość klucza SW x E [mm] | Pakowanie |
|---|---|---|---|---|---|---|---|---|
| 21250d 8 | M12x1,5 | 5,0 | 8,0 – 5,0 | 7,5 | 10,0 | 21,0 | 17x18,9 | 50 |
| 21250d 9 | M12x1,5 | 5,0 | 9,5 – 6,5 | 7,5 | 10,0 | 21,0 | 17x18,9 | 50 |
| 21651d 11 | M16x1,5 | 6,0 | 10,5 – 7,0 | 12,0 | 11,5 | 21,0 | 20x22,2 | 50 |
| 21652d 13 | M16x1,5 | 6,0 | 13,0 – 9,0 | 12,0 | 13,5 | 21,0 | 22x24,4 | 50 |
| 22053d 16 | M20x1,5 | 6,5 | 15,5 – 11,5 | 16,0 | 16,0 | 21,0 | 24x26,7 | 50 |
| 22054d 18 | M20x1,5 | 6,5 | 18,0 – 14,0 | 16,0 | 18,5 | 24,0 | 30x33,5 | 25 |
| 22054d 20 | M20x1,5 | 6,5 | 20,5 – 17,0 | 16,0 | 20,0 | 24,0 | 30x33,5 | 25 |
| 22554d 18 | M25x1,5 | 7,5 | 18,0 – 14,0 | 20,5 | 18,5 | 26,0 | 30x33,5 | 25 |
| 22554d 20 | M25x1,5 | 8,0 | 20,5 – 17,0 | 20,5 | 21,0 | 26,0 | 30x33,5 | 25 |
| 23255d 25 | M32x1,5 | 8,0 | 25,0 – 20,0 | 26,5 | 29,0 | 29,0 | 40x43,5 | 10 |
| 23255d 28 | M32x1,5 | 8,0 | 28,0 – 24,0 | 26,5 | 29,0 | 29,0 | 40x43,5 | 10 |
| 23256d 32 | M32x1,5 | 8,0 | 32,0 – 27,0 | 26,0 | 38,0 | 28,0 | 50x54 | 5 |
| 23256d 34 | M32x1,5 | 8,0 | 34,0 – 29,0 | 26,0 | 38,0 | 28,0 | 50x54 | 5 |
| 23256d 36 | M32x1,5 | 8,0 | 36,0 – 32,0 | 26,0 | 38,0 | 28,0 | 50x54 | 5 |
| 24056d 32 | M40x1,5 | 9,0 | 32,0 – 27,0 | 34,5 | 38,0 | 28,0 | 50x54 | 10 |
| 24056d 34 | M40x1,5 | 9,0 | 34,0 – 29,0 | 34,5 | 38,0 | 28,0 | 50x54 | 10 |
| 24056d 36 | M40x1,5 | 9,0 | 36,0 – 32,0 | 34,5 | 38,0 | 28,0 | 50x54 | 10 |
| 25057d 38 * | M50x1,5 | 10,0 | 38,0 – 34,0 | 42,0 | 42,0 | 32,0 | 57x61 | 5 |
| 25057d 40 * | M50x1,5 | 10,0 | 40,0 – 36,0 | 42,0 | 42,0 | 32,0 | 57x61 | 5 |
Do pobrania
Producent
Kod produktu
UNI Dicht Extended
Materiał
Mosiądz niklowany
Materiał wkładu
TPE
, TPE-V
, Silikon HT
Gwint
M12
, M16
, M20
, M25
, M32
, M40
, M50
Zakres dławienia w milimetrach
5-8 mm
, 6,5-9,5 mm
, 7-10,5 mm
, 9-13 mm
, 11,5-15,5 mm
, 14-18 mm
, 17-20,5 mm
, 20-25 mm
, 24-28 mm
, 27-32 mm
, 29-34 mm
, 32-36 mm
, 34-38 mm
, 36-40 mm
Długość gwintu w milimetrach
5
, 6
, 6,5
, 7,5
, 8
, 9
, 10
Wysokość produktu w milimetrach
26
, 27
, 27,5
, 30,5
, 33,5
, 37
, 36
, 42
Szerokość produktu w milimetrach
18,9
, 22,2
, 24,4
, 26,7
, 33,5
, 43,5
, 54
, 61
Szczelność
IP68
Kolor
Niemalowany
Kolor wkładki
Niebieski
, Antracytowy
, Czarny
, Brązowy
, Zielony
, Szary
, Jasny niebieski
, Jasny żółty
, Naturalny
, Pomarańczowy
, Różowy
, Czerwony
, Żółty
Certyfikat
EN 60423
, EN 62444
Temperatura pracy
-40...+130°C
, -40...+135°C
, -55...+200°C
