Pflitsch UNI Clamping Dicht cable gland - mosiężna dławnica kablowa z wkładką z TPE/TPE-V/silikonu HT
- Dławnica kablowa UNI Clamping Dicht cable gland wykonana z niklowanego mosiądzu, wkład z TPE/TPE-V/silikonu HT. Gwint M12 do M80, szczelność IP68

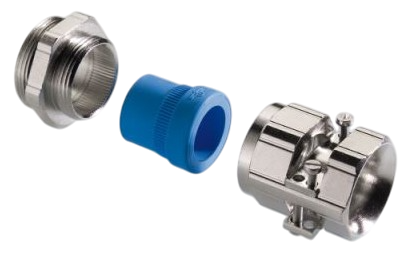

Pflitsch UNI Clamping Dicht cable gland
Dławnica kablowa z niklowanego mosiądzu z wkładem uszczelniającym z TPE/TPE-V/silikonu HT o bardzo szerokim zakresie dławienia. Produkt ten posiada gwint od M12 do M80, zapewnia szczelność IP68.
Cechy dławnic UNI Clamping Dicht:
- Obudowa z mosiądzu niklowanego zgodna z EN 60423
- Wysoka szczelność – stopień ochrony IP68
- Wbudowany O-ring z HNBR zapewniający trwałe uszczelnienie
- Szeroki zakres temperatur pracy: od -55 °C do +200 °C (w zależności od wersji)
- Różne wkłady uszczelniające: TPE, TPE-V, silikon HT
- Dostępność wersji z długim gwintem przyłączeniowym (15 mm) i gwintem Pg
- Duży wybór rozmiarów – uszczelnianie kabli od Ø6 mm do Ø70 mm
- Zgodność z dyrektywą RoHS
Aplikacje
- Maszyny przemysłowe i systemy automatyki
- Urządzenia pomiarowe i kontrolne
- Instalacje energetyczne i elektrotechniczne
- Systemy HVAC i instalacje budynkowe
- Technologia transportowa i kolejowa
- Technika morska i offshore
- Systemy oświetleniowe zewnętrzne i przemysłowe
- Instalacje narażone na silne wibracje i skrajne temperatury

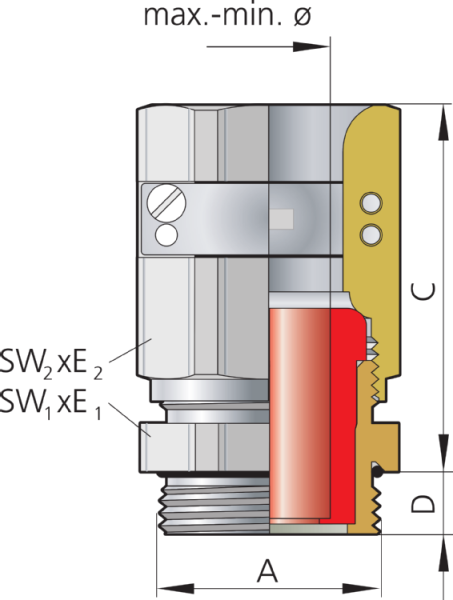

| Part No. | Gwint A | Długość gwintu D [mm] | Zakres dławienia max–min ø [mm] | Wysokość mocowania C [mm] | Szerokość klucza SW1 x E1/SW2 x E2 [mm] | Pakowanie |
|---|---|---|---|---|---|---|
| 21250d 8zu * | M12x1,5 | 5,0 | 8,0 – 6,0 | 39,0 | 17x18,9 | 50 |
| 21250d 9zu * | M12x1,5 | 5,0 | 9,5 – 6,5 | 39,0 | 17x18,9 | 50 |
| 21650d 8zu | M16x1,5 | 6,0 | 8,0 – 6,0 | 39,0 | 18x20/17x18,9 | 50 |
| 21650d 9zu | M16x1,5 | 6,0 | 9,5 – 6,5 | 39,0 | 18x20/17x18,9 | 50 |
| 21651d 11zu * | M16x1,5 | 6,0 | 10,5 – 7,0 | 39,0 | 20x22,2 | 50 |
| 21652d 13zu * | M16x1,5 | 6,0 | 13,0 – 9,0 | 39,0 | 22x24,4 | 50 |
| 22052d 9zu | M20x1,5 | 6,5 | 9,5 – 7,0 | 39,0 | 22x24,4 | 50 |
| 22052d 11zu | M20x1,5 | 6,5 | 10,5 – 7,0 | 39,0 | 22x24,4 | 50 |
| 22052d 13zu | M20x1,5 | 6,5 | 13,0 – 9,0 | 39,0 | 22x24,4 | 50 |
| 22053d 16zu * | M20x1,5 | 6,5 | 15,5 – 11,5 | 41,0 | 24x26,7 | 50 |
| 22553d 9zu* | M25x1,5 | 7,5 | 9,5 – 7,0 | 41,0 | 28x31,2/24x26,7 | 25 |
| 22553d 11zu | M25x1,5 | 7,5 | 10,5 – 7,0 | 41,0 | 28x31,2/24x26,7 | 25 |
| 22553d 13zu | M25x1,5 | 7,5 | 13,0 – 9,0 | 41,0 | 28x31,2/24x26,7 | 25 |
| 22553d 16zu | M25x1,5 | 7,5 | 15,5 – 11,5 | 41,0 | 28x31,2/24x26,7 | 25 |
| 22554d 18zu * | M25x1,5 | 7,5 | 18,0 – 14,0 | 48,0 | 30x33,5 | 25 |
| 22554d 20zu * | M25x1,5 | 7,5 | 20,5 – 17,0 | 48,0 | 30x33,5 | 25 |
| 23254d 13zu | M32x1,5 | 8,0 | 13,0 – 10,0 | 48,0 | 35x38,5/30x33,5 | 25 |
| 23254d 16zu | M32x1,5 | 8,0 | 15,5 – 11,5 | 48,0 | 35x38,5/30x33,5 | 25 |
| 23254d 18zu | M32x1,5 | 8,0 | 18,0 – 14,0 | 48,0 | 35x38,5/30x33,5 | 25 |
| 23254d 20zu | M32x1,5 | 8,0 | 20,5 – 17,0 | 48,0 | 35x38,5/30x33,5 | 25 |
| 23255d 25zu * | M32x1,5 | 8,0 | 25,0 – 20,0 | 52,0 | 40x43,5 | 10 |
| 24055d 18zu | M40x1,5 | 8,0 | 18,0 – 14,0 | 51,0 | 43x47,3/40x43,5 | 10 |
| 24055d 20zu | M40x1,5 | 8,0 | 20,5 – 17,0 | 51,0 | 43x47,3/40x43,5 | 10 |
| 24055d 25zu | M40x1,5 | 8,0 | 25,0 – 20,0 | 51,0 | 43x47,3/40x43,5 | 10 |
| 24055d 28zu | M40x1,5 | 8,0 | 28,0 – 24,0 | 51,0 | 43x47,3/40x43,5 | 10 |
| 24056d 32zu * | M40x1,5 | 9,0 | 32,0 – 27,0 | 52,0 | 50x54 | 5 |
| 25056d 32zu* | M50x1,5 | 10,0 | 32,0 – 27,0 | 52,0 | 54x58/50x54 | 5 |
| 25056d 34zu | M50x1,5 | 10,0 | 34,0 – 29,0 | 52,0 | 54x58/50x54 | 5 |
| 25056d 36zu | M50x1,5 | 10,0 | 36,0 – 32,0 | 52,0 | 54x58/50x54 | 5 |
| 26358d 44zu ** | M63x1,5 | 10,0 | 44,0 – 39,0 | 54,0 | 68x74/64x69 | 5 |
| 275212d 47zu * | M75x1,5 | 15,0 | 47,0 – 42,0 | 63,0 | 81x87 | 1 |
| 275212d 52zu * | M75x1,5 | 15,0 | 52,0 – 45,0 | 63,0 | 81x87 | 1 |
| 275212d 55zu * | M75x1,5 | 15,0 | 55,0 – 51,0 | 63,0 | 81x87 | 1 |
| 275212d 58zu * | M75x1,5 | 15,0 | 58,0 – 54,0 | 63,0 | 81x87 | 1 |
| 280300d 57zu * | M80x2 | 15,0 | 57,0 – 53,0 | 77,0 | 95x102 | 1 |
| 280300d 64zu * | M80x2 | 15,0 | 64,0 – 58,0 | 77,0 | 95x102 | 1 |
| 280300d 70zu * | M80x2 | 15,0 | 70,0 – 63,0 | 77,0 | 95x102 | 1 |
Do pobrania
Producent
Kod produktu
UNI Clamping Dicht cable gland
Materiał
Mosiądz niklowany
Materiał wkładu
TPE
, TPE-V
, Silikon HT
Gwint
M12
, M16
, M20
, M25
, M32
, M40
, M50
, M63
, M75
, M80
Zakres dławienia w milimetrach
6-8 mm
, 6,5-9,5 mm
, 7-10,5 mm
, 9-13 mm
, 7-9,5 mm
, 11,5-15,5 mm
, 14-18 mm
, 17-20,5 mm
, 10-13 mm
, 20-25 mm
, 24-28 mm
, 27-32 mm
, 29-34 mm
, 32-36 mm
, 39-44 mm
, 42-47 mm
, 45-52 mm
, 51-55 mm
, 54-58 mm
, 53-57 mm
, 58-64 mm
, 63-70 mm
Długość gwintu w milimetrach
5
, 6
, 6,5
, 7,5
, 8
, 9
, 10
, 15
Wysokość produktu w milimetrach
44
, 45
, 45,5
, 47,5
, 48,5
, 55,5
, 56
, 60
, 59
, 61
, 62
, 64
, 78
, 92
Szerokość produktu w milimetrach
18,9
, 22,2
, 24,4
, 26,7
, 33,5
, 43,5
, 54
, 69
, 87
, 102
Szczelność
IP68
Kolor
Niemalowany
Kolor wkładki
Niebieski
, Antracytowy
, Czarny
, Brązowy
, Zielony
, Szary
, Jasny niebieski
, Jasny żółty
, Naturalny
, Pomarańczowy
, Różowy
, Czerwony
, Biały
Certyfikat
EN 60423
Temperatura pracy
-40...+130°C
, -40...+135°C
, -55...+200°C
