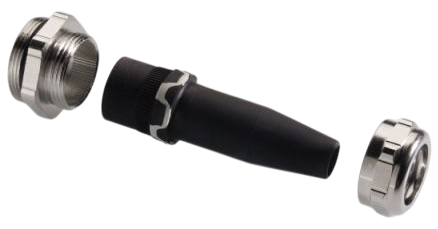

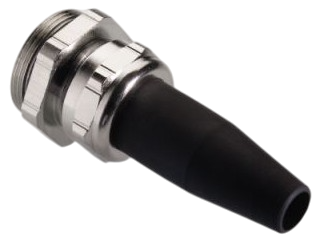

Pflitsch UNI Bending Strain relief cable gland - mosiężna dławnica kablowa z odgiętką odciążającą z wkładką z TPE-V
- Dławnica kablowa z odgiętką odciążającą UNI Bending Strain relief cable gland wykonana z niklowanego mosiądzu, wkład z TPE-V. Gwint M12 do M40, szczelność IP54.
Pflitsch UNI Bending Strain relief cable gland
Dławnica kablowa z niklowanego mosiądzu z odgiętką odciążającą z wkładem uszczelniającym z TPE-V, o bardzo szerokim zakresie dławienia. Produkt ten posiada gwint od M12 do M40, zapewnia szczelność IP54.
Cechy dławnic UNI Bending Strain Relief:
- Obudowa z mosiądzu niklowanego – odporność na korozję i uszkodzenia mechaniczne
- Wbudowana odciążka – skuteczna ochrona przed wyrwaniem kabla
- Trwała konstrukcja odporna na drgania – zwiększone bezpieczeństwo połączenia
- Gwint metryczny zgodny z EN 60423
- Zintegrowany o-ring z HNBR zapewniający szczelność w punkcie wejścia
- Uszczelniacz z tworzywa TPE-V – stabilne mocowanie przewodu
- Stopień ochrony IP54 – zabezpieczenie przed pyłem i rozbryzgami wody
- Dostępność wariantów z gwintem Pg oraz z wydłużonym gwintem (na zamówienie)
- Zakres temperatur pracy od -20 °C do +100 °C
Aplikacje
- Przemysłowe systemy kablowe narażone na drgania
- Obudowy urządzeń sterujących z dynamicznym prowadzeniem przewodów
- Instalacje o umiarkowanych wymaganiach środowiskowych
- Maszyny i urządzenia z częstymi cyklami ruchu
- Panele operatorskie i urządzenia HMI
- Aplikacje wymagające skutecznej ochrony przed siłami rozciągającymi

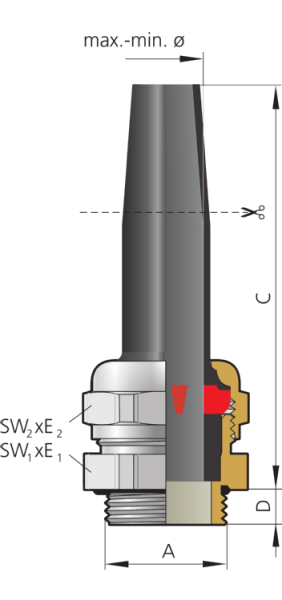

| Part No. | Gwint A | Długość gwintu D [mm] | Zakres dławienia max–min ø [mm] | Wysokość mocowania C [mm] | Szerokość klucza SW1 x E1/SW2 x E2 [mm] | Pakowanie |
|---|---|---|---|---|---|---|
| 21250dLzp 7* | M12x1,5 | 5,0 | 6,5 – 4,5 | 54,0 | 17x18,9 | 50 |
| 21650dLzp 7 | M16x1,5 | 6,0 | 6,5 – 4,5 | 54,0 | 18x20/17x18,9 | 50 |
| 21651dLzp 9* | M16x1,5 | 6,0 | 9,0 – 6,0 | 63,0 | 20x22,2 | 50 |
| 21652dLzp 9* | M16x1,5 | 6,0 | 9,5 – 6,5 | 68,0 | 22x24,4 | 50 |
| 21652dLzp11* | M16x1,5 | 6,0 | 10,5 – 8,5 | 68,0 | 22x24,4 | 50 |
| 22051dLzp 9 | M20x1,5 | 6,5 | 9,5 – 6,5 | 69,0 | 22x24,4/20x22,2 | 50 |
| 22052dLzp 9 | M20x1,5 | 6,5 | 9,5 – 6,5 | 69,0 | 22x24,4 | 50 |
| 22052dLzp11 | M20x1,5 | 6,5 | 10,5 – 8,5 | 69,0 | 22x24,4 | 50 |
| 22053dLzp13* | M20x1,5 | 6,5 | 13,0 – 9,0 | 77,0 | 24x26,7 | 25 |
| 22054dLzp16* | M20x1,5 | 6,5 | 15,5 – 13,0 | 78,0 | 30x33,5 | 10 |
| 22553dLzp 9 | M25x1,5 | 7,5 | 9,5 – 6,5 | 73,0 | 28x31,2/24x26,7 | 25 |
| 22553dLzp11 | M25x1,5 | 7,5 | 10,5 – 8,5 | 73,0 | 28x31,2/24x26,7 | 25 |
| 22553dLzp13 | M25x1,5 | 7,5 | 13,0 – 9,0 | 73,0 | 28x31,2/24x26,7 | 25 |
| 22554dLzp16* | M25x1,5 | 7,5 | 15,5 – 13,0 | 78,0 | 30x33,5 | 10 |
| 23254dLzp13 | M32x1,5 | 8,0 | 13,0 – 9,0 | 78,0 | 35x38,5/30x33,5 | 10 |
| 23254dLzp16 | M32x1,5 | 8,0 | 15,5 – 13,0 | 78,0 | 35x38,5/30x33,5 | 10 |
| 23254dLzp18 | M32x1,5 | 8,0 | 17,5 – 14,0 | 78,0 | 35x38,5/30x33,5 | 10 |
| 23255dLzp21* | M32x1,5 | 8,0 | 20,0 – 17,0 | 103,0 | 40x43,5 | 10 |
| 24055dLzp21 | M40x1,5 | 8,0 | 20,0 – 17,0 | 104,0 | 43x47,3/40x43,5 | 10 |
| 24055dLzp25 | M40x1,5 | 8,0 | 24,5 – 21,0 | 104,0 | 43x47,3/40x43,5 | 5 |
Do pobrania
Producent
Kod produktu
UNI Bending Strain relief cable gland
Materiał
Mosiądz niklowany
Materiał wkładu
TPE-V
Gwint
M12
, M16
, M20
, M25
, M32
, M40
Zakres dławienia w milimetrach
4,5-6,5 mm
, 6-9 mm
, 6,5-9,5 mm
, 8,5-10,5 mm
, 9-13 mm
, 13-15,5 mm
, 14-17,5 mm
, 17-20 mm
, 21-24,5 mm
Długość gwintu w milimetrach
5
, 6
, 6,5
, 7,5
, 8
Wysokość produktu w milimetrach
59
, 60
, 69
, 74
, 75,5
, 83,5
, 84,5
, 80,5
, 85,5
, 86
, 111
, 112
Szerokość produktu w milimetrach
18,9
, 22,2
, 24,2
, 26,7
, 33,5
, 43,5
Szczelność
IP54
Kolor
Niemalowany
Kolor wkładki
Czarny
Certyfikat
EN 60423
Temperatura pracy
-20...+100°C
