Pflitsch UNI Bending Strain relief cable gland - dławnica kablowa z poliwęglanu z odgiętką odciążającą z wkładką z TPE-V
- Dławnica kablowa z odgiętką odciążającą UNI Bending Strain relief cable gland wykonana z poliwęglanu, wkład z TPE-V. Gwint M12 do M40, szczelność IP54.

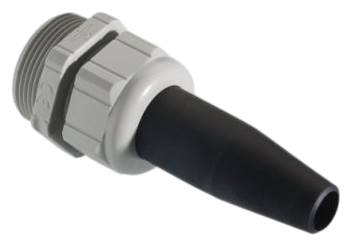

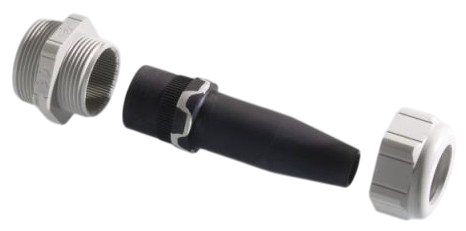

Pflitsch UNI Bending Strain relief cable gland
Dławnica kablowa z poliwęglanu z odgiętką odciążającą, o bardzo szerokim zakresie dławienia. Produkt ten posiada gwint od M12 do M40, zapewnia szczelność IP54, wkład uszczelniający z TPE-V.
Cechy dławnic UNI Bending Strain Relief:
- Obudowa z poliwęglanu – lekka, a jednocześnie odporna mechanicznie
- Integrowana odciążka – skuteczna ochrona przewodów przed wyrwaniem
- Konstrukcja odporna na drgania – zapewnia stabilność połączenia
- Gwint metryczny zgodny z normą EN 60423
- Stopień ochrony IP54 – zabezpieczenie przed pyłem i rozbryzgami wody
- Uszczelniacz z tworzywa TPE-V – niezawodne mocowanie kabla
- Dostępność w kolorze szarym (RAL 7035) i czarnym (RAL 9005)
- Zakres temperatur pracy od -20 °C do +100 °C
Aplikacje
- Szafy sterownicze i rozdzielnice w środowiskach suchych
- Systemy kablowe w urządzeniach stacjonarnych
- Aplikacje o średnich wymaganiach mechanicznych
- Panele HMI i kasety przyciskowe
- Instalacje w budynkach i centrach danych
- Elektronika użytkowa i przemysłowa
- Zastosowania wewnętrzne wymagające lekkiej konstrukcji

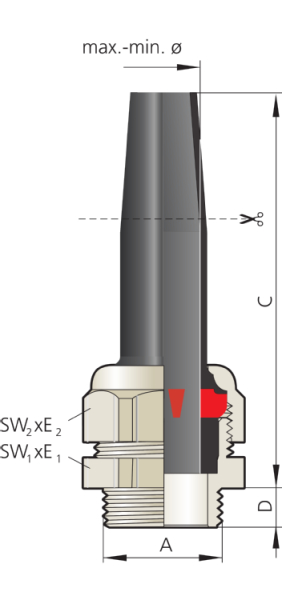

| Part No. | Gwint A | Długość gwintu D [mm] | Zakres dławienia max–min ø [mm] | Wysokość mocowania C [mm] | Szerokość klucza SW1 x E1/SW2 x E2 [mm] | Pakowanie |
|---|---|---|---|---|---|---|
| 21250PC Lzp 7 * | M12x1,5 | 8,0 | 6,5 – 4,5 | 55,0 | 19x21,2 | 50 |
| 21650PC Lzp 7 | M16x1,5 | 9,0 | 6,5 – 4,5 | 58,0 | 19x21,2 | 50 |
| 21651PC Lzp 9 * | M16x1,5 | 8,5 | 9,0 – 6,5 | 64,0 | 22x24,5 | 50 |
| 22052PC Lzp 9 * | M20x1,5 | 9,0 | 9,5 – 6,5 | 72,0 | 24x26,5 | 50 |
| 22052PC Lzp11 * | M20x1,5 | 9,0 | 10,5 – 8,5 | 72,0 | 24x26,5 | 50 |
| 22053PC Lzp13 * | M20x1,5 | 9,0 | 13,0 – 9,0 | 75,0 | 27x29,5 | 25 |
| 22553PC Lzp 9 | M25x1,5 | 9,0 | 9,5 – 6,5 | 80,0 | 30x33/27x29,5 | 25 |
| 22553PC Lzp11 | M25x1,5 | 9,0 | 10,5 – 7,0 | 80,0 | 30x33/27x29,5 | 25 |
| 22553PC Lzp13 | M25x1,5 | 9,0 | 13,0 – 9,0 | 80,0 | 30x33/27x29,5 | 25 |
| 22554PC Lzp16 * | M25x1,5 | 11,0 | 15,5 – 13,0 | 80,0 | 33x36,5 | 10 |
| 22554PC Lzp18 * | M25x1,5 | 11,0 | 17,5 – 14,0 | 80,0 | 33x36,5 | 10 |
| 23254PC Lzp13 | M32x1,5 | 11,0 | 13,0 – 9,0 | 80,0 | 36x39,5/33x36,5 | 10 |
| 23254PC Lzp16 | M32x1,5 | 11,0 | 15,5 – 13,0 | 80,0 | 36x39,5/33x36,5 | 10 |
| 23254PC Lzp18 | M32x1,5 | 11,0 | 17,5 – 14,0 | 80,0 | 36x39,5/33x36,5 | 10 |
| 23255PC Lzp21 * | M32x1,5 | 11,0 | 20,5 – 17,0 | 104,0 | 43x46 | 10 |
| 23255PC Lzp25 * | M32x1,5 | 11,0 | 24,0 – 20,0 | 104,0 | 43x46 | 10 |
| 24055PC Lzp21 | M40x1,5 | 11,5 | 20,5 – 17,0 | 108,0 | 46x50/43x46,5 | 5 |
| 24055PC Lzp25 | M40x1,5 | 11,5 | 24,0 – 20,0 | 108,0 | 46x50/43x46,5 | 5 |
Do pobrania
Producent
Kod produktu
UNI Bending Strain relief cable gland
Materiał
Poliwęglan
Materiał wkładu
TPE-V
Gwint
M12
, M16
, M20
, M25
, M32
, M40
Zakres dławienia w milimetrach
4,5-6,5 mm
, 6,5-9,5 mm
, 8,5-10,5 mm
, 9-13 mm
, 7-10,5 mm
, 13-15,5 mm
, 14-17,5 mm
, 17-20,5 mm
, 20-24 mm
Długość gwintu w milimetrach
8
, 9
, 8,5
, 11
, 11,5
Wysokość produktu w milimetrach
63
, 67
, 72,5
, 81
, 84
, 89
, 91
, 115
, 119,5
Szerokość produktu w milimetrach
21,2
, 24,5
, 26,5
, 29,5
, 36,5
, 46
, 46,5
Szczelność
IP54
Kolor
RAL 7035 - Jasnoszary
, RAL 9005 - Czarny
Kolor wkładki
Czarny
Certyfikat
EN 60423
Temperatura pracy
-20...+100°C
