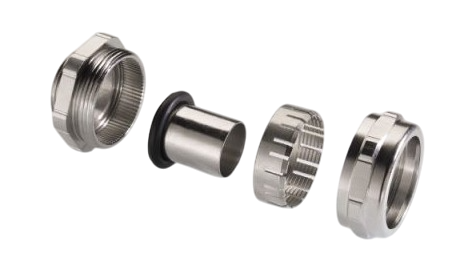

Pflitsch SVD hose gland - dławnica do rur osłonowych
- Dławnica Pflitsch z serii SVD, wykonana z niklowanego mosiądzu z uszczelnieniem typu O-Ring z HNBR. Dedykowana do współpracy z wężami ochronnymi typu GP. Produkt o stopniu ochrony IP54.

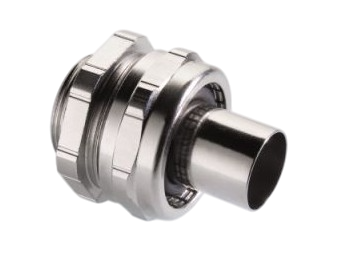

Pflitsch SVD hose gland
Dławnica serii SVD marki Pflitsch, przeznaczona do zastosowań z wężami ochronnymi (np. typu GP). Obudowa wykonana z niklowanego mosiądzu zapewnia trwałość i odporność na korozję, a zastosowane uszczelnienie O-Ring z HNBR podnosi szczelność i odporność na czynniki środowiskowe. Produkt zaprojektowany z myślą o typowych zastosowaniach przemysłowych – oferuje stopień ochrony IP54.
Cechy dławnic SVD:
- Obudowa z mosiądzu, niklowana
- Uszczelnienie O-Ring z HNBR
- Dedykowana do węży typu GP
- Gwint metryczny
- Stopień ochrony: IP54
Aplikacje
- Przemysł maszynowy i ogólne zastosowania przemysłowe
- Połączenia kablowe z elastycznymi wężami ochronnymi
- Gdzie nie jest wymagana maksymalna szczelność (IP54)
| Part No. | Gwint A |
Długość gwintu [mm] D |
Średnica węża [mm] max./min. ø |
Zakres dławienia [mm] i-Ø |
Wysokość mocowania [mm] C |
Szerokość klucza SW x E [mm] |
Pakowanie |
|---|---|---|---|---|---|---|---|
| 621250 07 | M12x1,5 | 5,0 | 12,0–10,0 | 7,0 | 20,0 | 17x18,9 | 50 |
| 621651 08 | M16x1,5 | 6,0 | 15,0–13,0 | 8,0 | 21,0 | 20x22,2 | 50 |
| 621651 10 | M16x1,5 | 6,0 | 15,0–13,0 | 10,0 | 21,0 | 20x22,2 | 50 |
| 621652 11 | M16x1,5 | 6,0 | 17,0–14,0 | 11,0 | 21,0 | 22x24,4 | 50 |
| 622052 10 | M20x1,5 | 6,5 | 17,0–14,0 | 10,0 | 21,0 | 22x24,4 | 25 |
| 622052 13 | M20x1,5 | 6,5 | 17,0–14,0 | 13,0 | 21,0 | 22x24,4 | 50 |
| 622053 12 | M20x1,5 | 6,5 | 18,0–15,0 | 12,0 | 21,0 | 24x26,7 | 50 |
| 622053 13 | M20x1,5 | 6,5 | 18,0–15,0 | 13,0 | 21,0 | 24x26,7 | 50 |
| 622026 13 | M20x1,5 | 6,5 | 21,0–18,0 | 13,0 | 23,0 | 28x31 | 25 |
| 622054 14 | M20x1,5 | 6,5 | 23,0–19,0 | 14,0 | 23,0 | 30x33,5 | 25 |
| 622054 15 | M20x1,5 | 6,5 | 23,0–19,0 | 15,0 | 23,0 | 30x33,5 | 25 |
| 622054 16 | M20x1,5 | 6,5 | 23,0–19,0 | 16,0 | 21,0 | 30x33,5 | 25 |
| 622054 18 | M20x1,5 | 6,5 | 23,0–19,0 | 18,0 | 23,0 | 30x33,5 | 25 |
| 622554 16 | M25x1,5 | 7,5 | 23,0–19,0 | 16,0 | 24,0 | 30x33,5 | 25 |
| 622554 18 | M25x1,5 | 7,5 | 23,0–19,0 | 18,0 | 24,0 | 30x33,5 | 25 |
| 622555 25 | M25x1,5 | 7,5 | 32,0–28,0 | 25,5 | 26,0 | 35x38,5 | 25 |
| 623233 22 | M32x1,5 | 8,0 | 28,0–24,0 | 22,0 | 26,0 | 35x38,5 | 25 |
| 624056 30 | M40x1,5 | 9,0 | 40,0–34,0 | 30,0 | 27,0 | 50x54 | 10 |
| 625057 35 | M50x1,5 | 10,0 | 46,0–40,0 | 35,0 | 29,0 | 57x61 | 5 |
Do pobrania
Producent
Kod produktu
SVD Hose Gland
Seria
Materiał
Mosiądz niklowany
Materiał wkładu
Brak w zestawie
Gwint
M12
, M16
, M20
, M25
, M32
, M40
, M50
Długość gwintu w milimetrach
5
, 6
, 6,5
, 7,5
, 8
, 9
, 10
Wysokość produktu w milimetrach
25
, 27
, 27,5
, 29,5
, 31,5
, 33,5
, 34
, 36
, 39
Szerokość produktu w milimetrach
18,9
, 22,2
, 24,4
, 26,7
, 31
, 33,5
, 38,5
, 54
, 61
Szczelność
IP54
