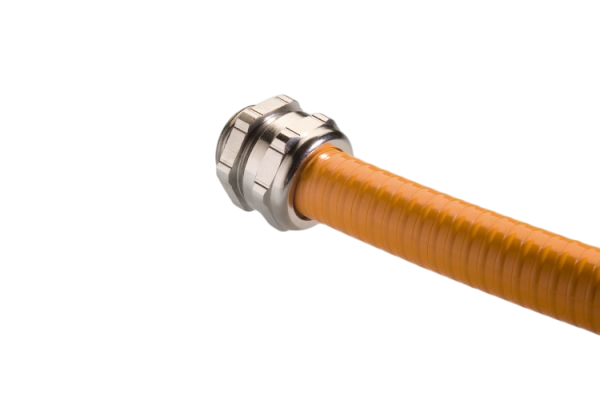

Pflitsch Robotic hose gland - dławnica do rur osłonowych
- Dławnice Pflitsch z serii Robotic hose gland wykonane z niklowanego mosiądzu, z O-Ringiem z HNBR. Wkładka uszczelniająca z TPE lub TPE-V. Stopień ochrony IP66. Zakres temperatury pracy do +135°C.
Pflitsch Robotic hose gland

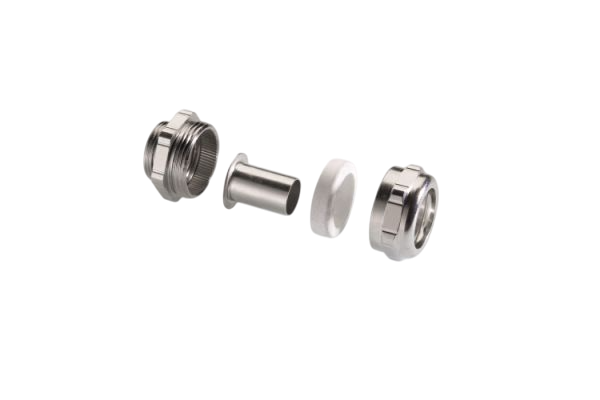

Dławnice serii Robotic hose gland marki Pflitsch przeznaczone do montażu elastycznych węży ochronnych (np. typu F). Korpus z niklowanego mosiądzu oraz uszczelnienie O-Ring z HNBR zapewniają szczelność i odporność na czynniki zewnętrzne. W zależności od wersji zastosowano wkładkę uszczelniającą z TPE lub TPE-V. Produkt oferuje klasę ochrony IP66 oraz temperaturę pracy od -40°C do +135°C (TPE-V).
Cechy dławnic Robotic hose gland:
- Wykonana z mosiądzu, niklowana
- Uszczelnienie O-Ring z HNBR
- Dostępne wersje z wkładką uszczelniającą z TPE lub TPE-V
- Przeznaczone do węży ochronnych m.in. typu F
- Gwint metryczny
- Stopień ochrony: IP66
Aplikacje
- Przemysł maszynowy i ogólne zastosowania przemysłowe
- Połączenia kablowe z elastycznymi wężami ochronnymi
- Gdzie nie jest wymagana maksymalna szczelność (IP68)
| Part No. | Gwint A |
Długość gwintu D [mm] |
Średnica węża max./min. ø [mm] |
Zakres dławienia i-Ø [mm] |
Wysokość mocowania C [mm] |
Szerokość klucza SW x E [mm] |
Pakowanie |
|---|---|---|---|---|---|---|---|
| 22052fd 1510 | M20x1,5 | 6,5 | 15,0–12,0 | 10,0 | 21,0 | 22x24,4 | 50 |
| 22053fd 1510 | M20x1,5 | 6,5 | 15,0–12,0 | 10,0 | 21,0 | 24x26,7 | 50 |
| 22053fd 1610 | M20x1,5 | 6,5 | 16,0–12,0 | 10,0 | 21,0 | 24x26,7 | 50 |
| 22054fd 2114 | M20x1,5 | 6,5 | 21,0–16,0 | 14,0 | 23,0 | 30x33,5 | 25 |
| 22553fd 1510 | M25x1,5 | 7,5 | 15,0–12,0 | 10,0 | 21,0 | 24x26,7 | 50 |
| 22553fd 1609 | M25x1,5 | 7,5 | 16,0–12,0 | 10,0 | 21,0 | 24x26,7 | 50 |
| 22554fd 2114 | M25x1,5 | 7,5 | 21,0–16,0 | 14,0 | 24,0 | 30x33,5 | 25 |
| 22554fd 2116 | M25x1,5 | 7,5 | 21,0–16,0 | 16,0 | 24,0 | 30x33,5 | 25 |
| 22554fd 2117 | M25x1,5 | 7,5 | 21,0–16,0 | 17,0 | 24,0 | 30x33,5 | 25 |
| 23254fd 2114 | M32x1,5 | 8,0 | 21,0–16,0 | 14,0 | 25,0 | 30x33,5 | 25 |
| 23255fd 2822 | M32x1,5 | 8,0 | 28,0–21,0 | 22,0 | 28,0 | 40x43,5 | 10 |
| 24055fd 2822 | M40x1,5 | 9,0 | 28,0–21,0 | 22,0 | 28,0 | 40x43,5 | 10 |
| 24056fd 3931 | M40x1,5 | 9,0 | 41,0–36,0 | 31,0 | 28,0 | 50x54 | 10 |
| 25056fd 3931 | M50x1,5 | 10,0 | 41,0–36,0 | 30,0 | 28,0 | 54x58 | 5 |
Do pobrania
Producent
Kod produktu
Robotic Hose Gland
Seria
Materiał
Mosiądz niklowany
Materiał wkładu
TPE
, TPE-V
Gwint
M20
, M25
, M32
, M40
, M50
Długość gwintu w milimetrach
6,5
, 7,5
, 8
, 9
, 10
Wysokość produktu w milimetrach
27,5
, 28,5
, 29,5
, 31,5
, 33
, 36
, 37
, 38
Szerokość produktu w milimetrach
24,4
, 26,7
, 33,5
, 43,5
, 54
, 58
Szczelność
IP66
Kolor
Niemalowany
Kolor wkładki
Niemalowany
, W karcie kolorów
Temperatura pracy
-40...+130°C
, -40...+135°C
