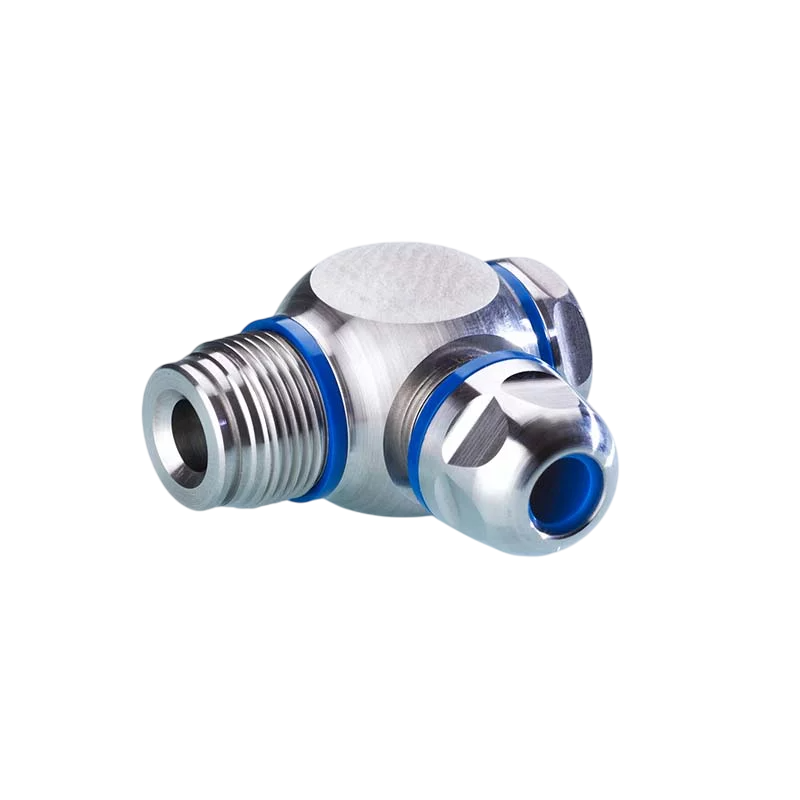

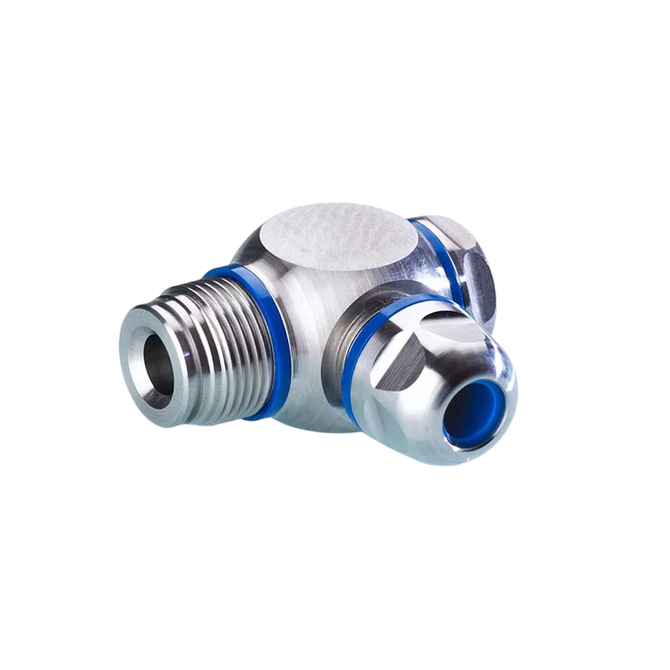

Pflitsch Hygienic elbow TRI CLEAN Plus - dławnica kolankowa ze stali nierdzewnej
- Dławnica kolankowa higieniczna Pflitsch z serii CLEAN Plus, wykonana ze stali nierdzewnej AISI 303. Posiada uszczelnienie z TPU w kolorze gentian-blue, obrotową konstrukcję (360°), zintegrowane ekranowanie EMC oraz klasę szczelności IP66, IP68 (do 15 bar)
Pflitsch Hygienic elbow TRI CLEAN Plus
Złączka kolankowa wykonana ze stali nierdzewnej AISI 303, zaprojektowana do pracy w strefach wymagających zachowania najwyższych standardów higieny. Komponent spełnia wytyczne FDA i EHEDG, oferuje możliwość regulacji ustawienia w zakresie 360°, zintegrowane ekranowanie EMC oraz wyposażony jest w uszczelnienie z TPU w kolorze gentian-blue. Zapewnia niezawodną ochronę IP66, IP68 (do 15 bar) oraz IP69 i posiada metryczny gwint zgodny z EN 60423. Zakres temperatury pracy: od -40°C do +85°C. Idealne rozwiązanie do instalacji CIP/SIP, systemów pakujących oraz aplikacji higienicznych w przemyśle spożywczym i farmaceutycznym.
Cechy dławnic kolankowych CLEAN Plus:
- Obudowa ze stali nierdzewnej AISI 303 (1.4305)
- Szczelność IP66, IP68 (do 15 bar), IP69
- Możliwość obrotu i regulacji pozycji (360°)
- Uszczelnienie z TPU
- Kolor uszczelnienia: gentian-blue
- Zintegrowane ekranowanie EMC
- Zakres pracy: od -40°C do +85°C
- Gwinty metryczne zgodne z EN 60423
- Projekt zgodny z wytycznymi EHEDG i FDA
Aplikacje
- Przemysł spożywczy i farmaceutyczny
- Maszyny do pakowania i przetwórstwa
- Systemy czyszczące (CIP/SIP)
- Zastosowania higieniczne z wysokimi wymaganiami sanitarnymi
- Instalacje w środowisku wilgotnym i wymagającym częstego mycia
| Part No. | Gwint A |
Długość gwintu D [mm] | Zakres uszczelnienia max–min ø [mm] |
Zakr. dł. bez wkładki max–min ø [mm] | Zakr. dł. z wkładką max–min ø [mm] | Długość C4 [mm] | Wysokość mocowania C5 [mm] | Szerokość klucza SW [mm] | Pakowanie |
|---|---|---|---|---|---|---|---|---|---|
| ZSA 21210VA5 tri cp | M12x1,5 | 6,0 | 5,5 – 4,4 | 5,0 – 3,0 | - | 48,8 | 47,0 | 22 | 5 |
| ZSA 21210VA tri cp | M12x1,5 | 6,0 | 7,0 – 5,0 | 5,0 – 3,0 | - | 48,8 | 42,5 | 22 | 5 |
| ZSA 22016VA tri cp | M20x1,5 | 12,0 | 9,0 – 7,0 | 9,0 – 5,0 | - | 53,1 | 62,0 | 27 | 5 |
| ZSA 22520VA tri cp | M25x1,5 | 12,5 | 12,0 – 9,0 | 12,0 – 7,0 | - | 68,0 | 74,0 | 34 | 5 |
| ZSA 23225VA15 tri cp | M32x1,5 | 12,5 | 15,0 – 12,0 | 14,0 – 10,0 | - | 70,8 | 96,0 | 42 | 5 |
| ZSA 23225VA tri cp | M32x1,5 | 12,5 | 18,0 – 15,0 | 16,0 – 10,0 | - | 70,8 | 78,0 | 42 | 5 |
Do pobrania
Producent
Kod produktu
Hygienic elbow TRI CLEAN Plus
Seria
Materiał
Stal nierdzewna 303
Materiał wkładu
TPU
Gwint
M12
, M20
, M25
, M32
Zakres dławienia w milimetrach
4,4-5,5
, 5-7 mm
, 7-9 mm
, 9-12 mm
, 12-15 mm
, 15-18 mm
Długość gwintu w milimetrach
6
, 12
, 12,5
Wysokość produktu w milimetrach
52
, 48,5
, 74
, 86,5
, 90,5
, 108,5
Szerokość produktu w milimetrach
48,8
, 53,1
, 68
, 70,8
Szczelność
IP66
, IP68
, IP69
Cechy aplikacyjne
Odporność na detergenty
, EMC
Kolor
Niemalowany
Kolor wkładki
Niebieski
Temperatura pracy
-40...+85°C
Certyfikat
EN 60423
, EHEDG
