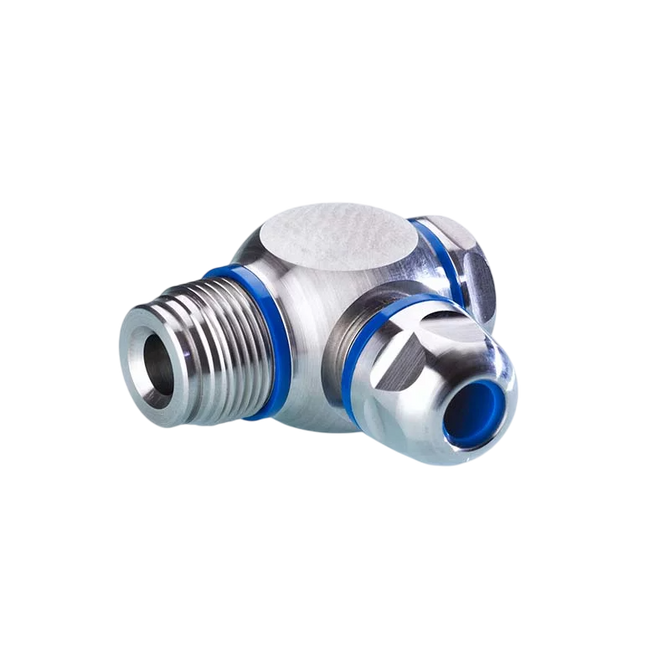

Pflitsch Hygienic elbow CLEAN Plus - dławnica kolankowa
- Kolanko higieniczne Pflitsch z serii CLEAN Plus, wykonane ze stali nierdzewnej AISI 303. Posiada uszczelnienie z TPU w kolorze gentian-blue, obrotową konstrukcję (360°) oraz klasę szczelności IP66, IP68 (do 15 bar) i IP69.

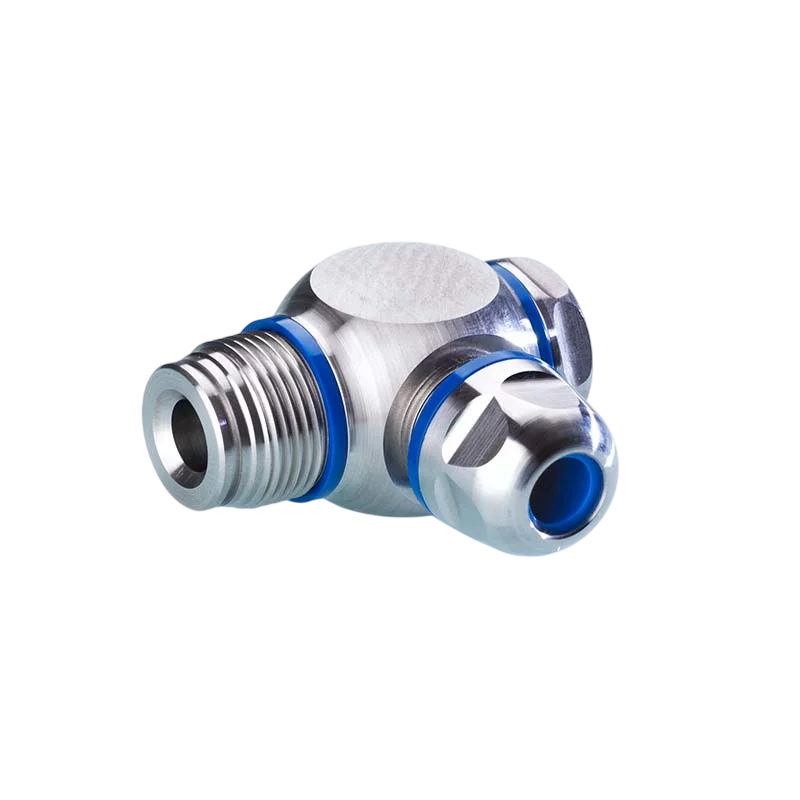

Pflitsch Hygienic elbow CLEAN Plus
Złączka kolankowa wykonana ze stali nierdzewnej AISI 303, zaprojektowana do pracy w strefach wymagających zachowania najwyższych standardów higieny. Komponent spełnia wytyczne FDA i EHEDG, oferuje możliwość regulacji ustawienia w zakresie 360° oraz wyposażony jest w uszczelnienie z TPU w kolorze gentian-blue. Zapewnia niezawodną ochronę IP66, IP68 (do 15 bar) oraz IP69 i posiada metryczny gwint zgodny z EN 60423. Zakres temperatury pracy: od -40°C do +85°C. Idealne rozwiązanie do instalacji CIP/SIP, systemów pakujących oraz aplikacji higienicznych w przemyśle spożywczym i farmaceutycznym.
Cechy dławnic kolankowych CLEAN Plus:
- Obudowa ze stali nierdzewnej AISI 303 (1.4305)
- Szczelność IP66, IP68 (do 15 bar), IP69
- Możliwość obrotu i regulacji pozycji (360°)
- Uszczelnienie z TPU
- Kolor uszczelnienia: gentian-blue
- Zakres pracy: od -40°C do +85°C
- Gwinty metryczne zgodne z EN 60423
- Projekt zgodny z wytycznymi EHEDG i FDA
Aplikacje
- Przemysł spożywczy i farmaceutyczny
- Maszyny do pakowania i przetwórstwa
- Systemy czyszczące (CIP/SIP)
- Zastosowania higieniczne z wysokimi wymaganiami sanitarnymi
- Instalacje w środowisku wilgotnym i wymagającym częstego mycia
| Part No. | Gwint A |
Długość gwintu
D [mm] |
Zakres uszczelnienia max–min ø [mm] |
Długość
C4 [mm] |
Wysokość mocowania
C5 [mm] |
Szerokość klucza
SW [mm] |
Pakowanie |
|---|---|---|---|---|---|---|---|
| ZSA 21008VA cp | M10x1,0 | 6,0 | 4,5 – 4,0 | 34,0 | 45,0 | 17 | 5 |
| ZSA 21616VA cp | M16x1,5 | 6,0 | 9,0 – 7,0 | 48,8 | 45,7 | 22 | 5 |
| ZSA 22016VA cp | M20x1,5 | 6,5 | 12,0 – 7,0 | 53,1 | 62,0 | 27 | 5 |
Do pobrania
Producent
Kod produktu
Hygienic elbow CLEAN Plus
Seria
Materiał
Stal nierdzewna 303
Materiał wkładu
TPU
Gwint
M10
, M16
, M20
Zakres dławienia w milimetrach
4-4,5 mm
, 7-9 mm
Długość gwintu w milimetrach
6
, 6,5
Wysokość produktu w milimetrach
51
, 51,7
, 68,5
Szerokość produktu w milimetrach
34,3
, 48,8
, 53,1
Szczelność
IP66
, IP68
, IP69
Cechy aplikacyjne
Odporność na detergenty
Kolor
Niemalowany
Kolor wkładki
Niebieski
Temperatura pracy
-40...+85°C
Certyfikat
EN 60423
, EHEDG
