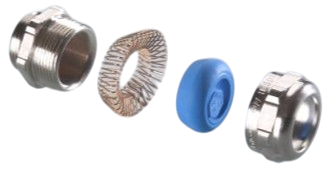

Pflitsch blueglobe TRI NM - mosiężna dławnica kablowa EMC ze sprężyna z brązu niemagnetycznego

  • Dławnica firmy Pflitsch należy do linii blueglobe TRI NM. Ten wykonany z niklowanego mosiądzu i sprężyną z niemagnetycznego brązu, produkt charakteryzuje się zwiększoną odpornością na promieniowanie EMC. Gwint M12 do M85 szczelność IP68/69
Pflitsch blueglobe TRI NM - mosiężna dławnica kablowa EMC ze sprężyna z brązu niemagnetycznego
Pflitsch blueglobe TRI NM - mosiężna dławnica kablowa EMC ze sprężyna z brązu niemagnetycznego
Pflitsch blueglobe TRI NM - mosiężna dławnica kablowa EMC ze sprężyna z brązu niemagnetycznego
Pflitsch blueglobe TRI NM - mosiężna dławnica kablowa EMC ze sprężyna z brązu niemagnetycznego
Pflitsch blueglobe TRI NM - mosiężna dławnica kablowa EMC ze sprężyna z brązu niemagnetycznego
Pflitsch blueglobe TRI NM - mosiężna dławnica kablowa EMC ze sprężyna z brązu niemagnetycznego
Pflitsch blueglobe TRI NM - mosiężna dławnica kablowa EMC ze sprężyna z brązu niemagnetycznego
Pflitsch blueglobe TRI NM - mosiężna dławnica kablowa EMC ze sprężyna z brązu niemagnetycznego
Materiał: Mosiądz niklowany
Materiał wkładu: TPE
Szczelność: IP68, IP69
Cechy aplikacyjne: EMC
Temperatura pracy: -40...+130°C
Zapytaj o produkt

Pflitsch blueglobe TRI NM

Dławnica EMC z mosiądzu niklowanego z wkładem uszczelniającym z TPE i sprężyną z niemagnetycznego brązu o bardzo szerokim zakresie dławienia. Produkt ten posiada gwint od M12 do M85, zapewnia szczelność IP68 (do 15 bar), IP69.


Cechy dławnic blueglobe TRI NM:

  • Dławnica wykonana z niklowanego mosiądzu z niemagnetyczną sprężyną z brązu
  • Kompatybilność elektromagnetyczna (EMC) dzięki technologii TRI Spring
  • Skuteczne ekranowanie 360° i niski opór przejścia
  • Zabezpieczenie IP68 (do 15 bar) / IP69 / Typ 4X
  • Uszczelka O-ring z HNBR
  • Odciążenie zgodne z klasą B (EN 62444)
  • Zakres pracy od -40 °C do +130 °C
  • Dostępne warianty montażu: z odciętym lub ciągłym płaszczem zewnętrznym
  • Dostępne na zamówienie: gwint przyłączeniowy 15 mm (do M40) oraz wersje ze stali nierdzewnej i mosiądzu, niepowlekane.

Aplikacje

  • Systemy automatyki i sterowania
  • Technika transmisji danych i sygnałów
  • Infrastruktura przemysłowa wymagająca EMC
  • Instalacje elektryczne w środowisku wysokiego zakłócenia
  • Maszyny i urządzenia przemysłowe
  • Systemy zasilania wrażliwego sprzętu elektronicznego

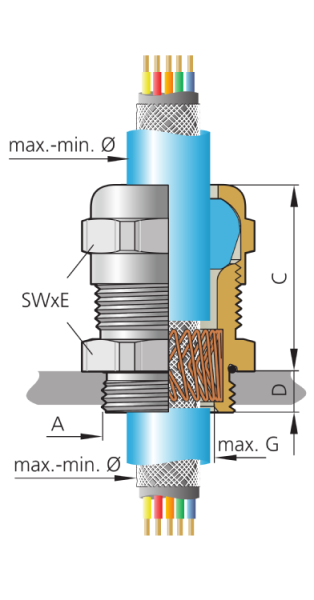

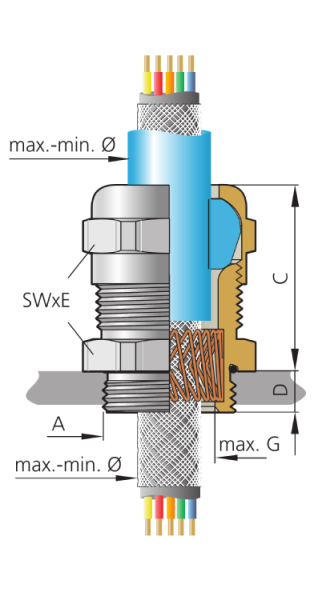

Part No. Gwint
A		 Długość gwintu
D [mm]		 Zakres dławienia
max–min ø [mm]		 Zakr. dł. bez wkładki
max–min ø [mm]		 Zakr. dł. z wkładką
max–min ø [mm]		 Zakres ekranowania
max–min ø [mm]		 Przelot
G [mm]		 Wysokość mocowania
C [mm]		 Szerokość klucza
SW x E [mm]		 Pakowanie
bg 212ms triNM M12x1,5 5,0 8,0 – 5,0 8,0 – 5,0 5,0 – 3,0 5,0 21,0 17x18,9 50
bg 216ms triNM M16x1,5 6,0 11,0 – 7,0 11,0 – 7,0 9,0 – 5,0 9,0 25,0 20x22,2 50
bg 220ms triNM M20x1,5 6,5 14,0 – 9,0 14,0 – 9,0 12,0 – 7,0 12,0 29,0 24x26,5 50
bg 225ms triNM M25x1,5 7,5 20,0 – 11,0 20,0 – 16,0 16,0 – 11,0 16,0 – 10,0 16,0 30,0 30x33 50
bg 232ms triNM M32x1,5 8,0 25,0 – 15,0 25,0 – 20,0 20,0 – 15,0 20,0 – 13,0 20,0 32,0 36x39,5 25
bg 240ms triNM M40x1,5 15,0 32,0 – 20,0 32,0 – 26,0 26,0 – 20,0 28,0 – 20,0 28,0 35,0 45x48 10
bg 250ms triNM M50x1,5 15,0 42,0 – 31,0 42,0 – 35,0 35,0 – 31,0 37,0 – 28,0 37,0 39,0 57x61 5
bg 263ms triNM M63x1,5 20,0 54,0 – 41,0 54,0 – 46,0 46,0 – 41,0 46,0 – 37,0 46,0 40,0 68x72 5
bg 275ms triNM M75x1,5 20,0 65,0 – 54,0 65,0 – 58,0 58,0 – 54,0 58,0 – 46,0 58,0 47,0 81x87 5
bg 285ms triNM M85x2,0 20,0 77,0 – 65,0 77,0 – 70,0 70,0 – 65,0 65,0 – 58,0 65,0 49,0 95x102 1
Do pobrania
Producent
Pflitsch
Kod produktu
blueglobe TRI NM
Seria
blueglobe
Materiał
Mosiądz niklowany
Materiał wkładu
TPE
Gwint
M12
,
M16
,
M20
,
M25
,
M32
,
M40
,
M50
,
M63
,
M85
,
M75
Zakres dławienia w milimetrach
5-8 mm
,
7-11 mm
,
9-14 mm
,
11-20 mm
,
15-25 mm
,
20-32 mm
,
31-41 mm
,
41-54 mm
,
54-65 mm
,
65-77 mm
Długość gwintu w milimetrach
6
,
6,5
,
7,5
,
8
,
15
,
20
Szerokość produktu w milimetrach
18,9
,
22,2
,
26,5
,
33
,
39,5
,
48
,
61
,
72
,
87
,
102
Wysokość produktu w milimetrach
26
,
31
,
35,5
,
37,5
,
40
,
50
,
60
,
67
,
69
Szczelność
IP68
,
IP69
Cechy aplikacyjne
EMC
Kolor
Niemalowany
Kolor wkładki
Niebieski
Certyfikat
EN 60423
,
DIN EN 62444
Temperatura pracy
-40...+130°C
