Pflitsch blueglobe TRI EMC Ex eb / Ex tb

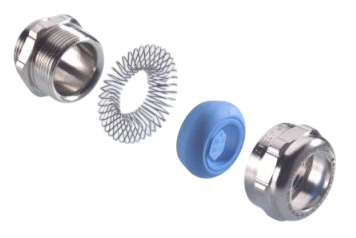

Dławnica ATEX EMC z niklowanego mosiądzu o bardzo szerokim zakresie dławienia do zastosowań w strefach zagrożonych wybuchem. Produkt ten posiada gwint od M12 do M85, zapewnia szczelność IP66, IP68 (do 15 bar), wkład uszczelniający z TPE.
Cechy dławnic blueglobe TRI EMC Ex eb / Ex tb:
- Certyfikowane do stref zagrożonych wybuchem (Ex eb / Ex tb)
- Wersja z mosiądzu niklowanego, zgodna z normą EN 60423
- Wbudowany o-ring z HNBR zapewniający wysoką szczelność
- Stopień ochrony IP66 / IP68 do 15 bar
- Zakres temperatury pracy: od -20 °C do +60 °C
- Dostępna technologia TRI do ekranowania przewodów EMC
- Dostępna również wersja ze stali nierdzewnej (na zapytanie)

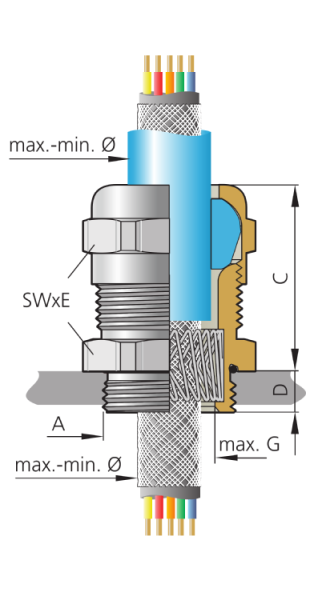

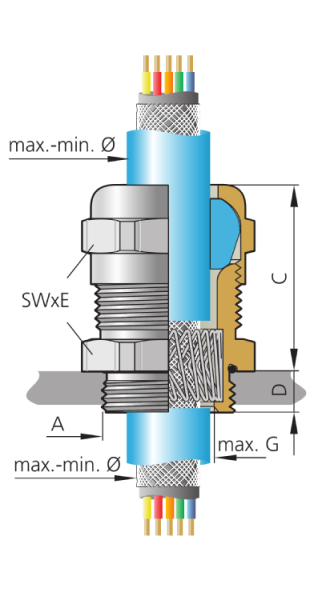

- Dwa warianty montażu: z odciążeniem i z ciągłą osłoną zewnętrzną
Aplikacje
- Strefy zagrożone wybuchem (np. przemysł chemiczny, petrochemiczny)
- Systemy automatyki i sterowania w środowiskach Ex
- Instalacje z wymaganiami EMC w przestrzeniach ATEX
- Rozdzielnie i obudowy Ex eb / Ex tb
- Transmisja danych i zasilania w strefach niebezpiecznych

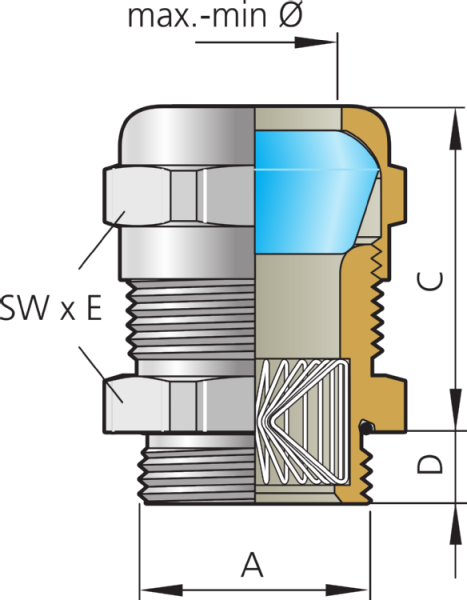

| Part No. | Gwint A | Długość gwintu D [mm] | Zakres dławienia max–min ø [mm] | Zakres dławienia bez uszczelki max–min ø [mm] | Zakres dławienia z uszczelką max–min ø [mm] | Zakres ekranowania max–min ø [mm] | Przelot G [mm] | Wysokość mocowania C [mm] | Szerokość klucza SWxE [mm] | Pakowanie |
|---|---|---|---|---|---|---|---|---|---|---|
| bg 212ms triex | M12x1,5 | 5,0 | 8,0–5,0 | 8,0–5,0 | 5,0–3,0 | 5,0 | 21,0 | 17x18,9 | 50 | |
| bg 216ms triex | M16x1,5 | 6,0 | 11,0–7,0 | 11,0–7,0 | 9,0–5,0 | 9,0 | 25,0 | 20x22,2 | 50 | |
| bg 220ms triex | M20x1,5 | 6,5 | 14,0–9,0 | 14,0–9,0 | 12,0–7,0 | 12,0 | 29,5 | 24x26,5 | 50 | |
| bg 225ms triex | M25x1,5 | 7,5 | 20,0–12,0 | 20,0–16,0 | 16,0–12,0 | 16,0-10,0 | 16,0 | 30,0 | 30x33 | 25 |
| bg 232ms triex | M32x1,5 | 8,0 | 25,0–17,0 | 25,0–20,0 | 20,0–17,0 | 20,0–13,0 | 20,0 | 32,0 | 36x39,5 | 25 |
| bg 240ms triex | M40x1,5 | 15,0 | 32,0–21,0 | 32,0–26,0 | 26,0–21,0 | 28,0–20,0 | 28,0 | 35,0 | 45x48 | 10 |
| bg 250ms triex | M50x1,5 | 15,0 | 42,0–32,0 | 42,0–35,0 | 35,0–32,0 | 37,0–28,0 | 37,0 | 39,0 | 57x61 | 5 |
| bg 263ms triex | M63x1,5 | 20,0 | 54,0–42,0 | 54,0–46,0 | 46,0–42,0 | 46,0–37,0 | 46,0 | 40,0 | 68x72 | 5 |
| bg 275ms triex | M75x1,5 | 20,0 | 65,0–55,0 | 65,0–58,0 | 58,0–55,0 | 58,0–56,0 | 58,0 | 47,0 | 81x87 | 5 |
| bg 285ms triex | M85x2,0 | 20,0 | 77,0–66,0 | 77,0–70,0 | 70,0–66,0 | 65,0–58,0 | 65,0 | 49,0 | 95x102 | 1 |
Do pobrania
Producent
Kod produktu
blueglobe TRI EMC Ex eb / Ex tb
Seria
Materiał
Mosiądz niklowany
Materiał wkładu
TPE
Gwint
M12
, M16
, M20
, M25
, M32
, M40
, M50
, M63
, M75
, M85
Zakres dławienia w milimetrach
5-8 mm
, 7-11 mm
, 12-20 mm
, 17-25 mm
, 21-32 mm
, 32-42 mm
, 42-54 mm
, 55-65 mm
, 66-77 mm
Długość gwintu w milimetrach
5
, 6
, 6,5
, 7,5
, 8
, 15
, 20
Wysokość produktu w milimetrach
26
, 31
, 36
, 37,5
, 40
, 50
, 54
, 60
, 67
, 69
Szerokość produktu w milimetrach
18,9
, 22,2
, 26,5
, 33
, 39,5
, 48
, 61
, 72
, 87
, 102
Szczelność
IP66
, IP68
Cechy aplikacyjne
ATEX
, EMC
Kolor
Niemalowany
Kolor wkładki
Niebieski
Temperatura pracy
-20...+60°C
Certyfikat
EN 60423
, EN 60529
, EN IEC 60079-0:2018
, EN 60079-7:2015 + A1:2018
, EN 60079-31:2014
, IECEx – IECEx PTB 10.0004X
, EAC – RU C-DE.AЖ58.B.01336/21
, CCC – 2021312313000348
, UKCA – CML 22UKEX3130X
