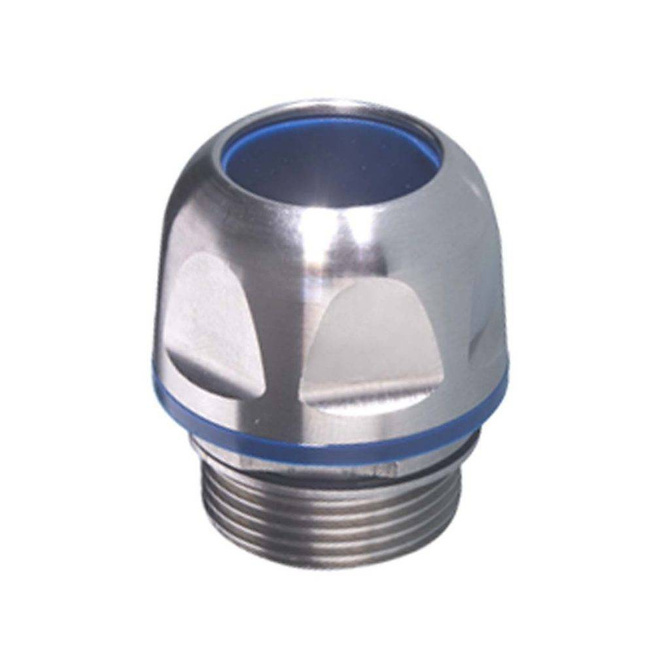

Pflitsch blueglobe TRI CLEAN Plus - dławnica kablowa
- Dławnice ze stali nierdzewnej Pflitsch z serii blueglobe TRI CLEAN Plus zostały zaprojektowane z myślą o zastosowaniach higienicznych, wymagających zarówno wysokiego stopnia ochrony, jak i ekranowania EMC. Posiadają metryczny gwint zgodny z EN 60423.
Pflitsch blueglobe TRI CLEAN Plus

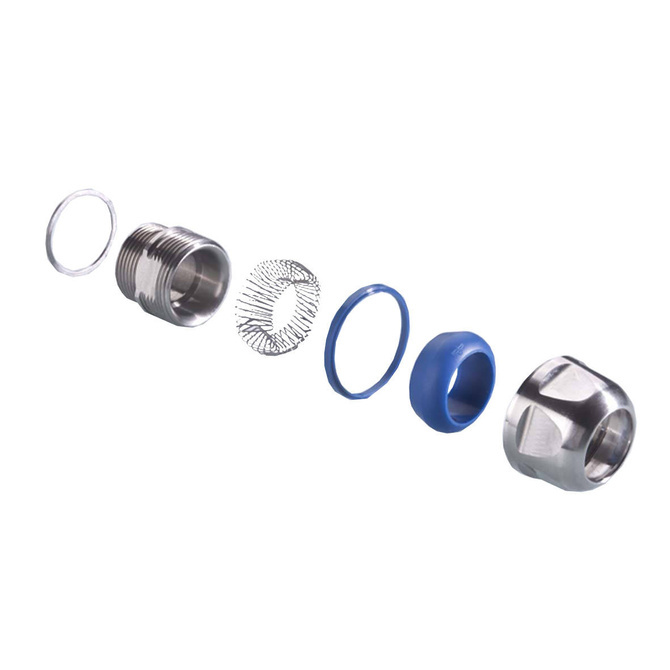

Dławnice wykonane ze stali nierdzewnej AISI 316L, należące do serii blueglobe TRI CLEAN Plus, oferują skuteczne ekranowanie EMC oraz higieniczną konstrukcję przystosowaną do intensywnego czyszczenia. Wyposażone są w metryczny gwint, uszczelnienie z TPU w kolorze gentian-blue i podwójne podkładki. Charakteryzują się wysoką klasą szczelności IP68 (do 15 bar) i IP69 oraz zakresem temperatur pracy od -40°C do +85°C.
Cechy dławnic TRI CLEAN Plus::
- Wysokiej klasy stal nierdzewna AISI 316L (1.4404)
- Szczelność IP68 (do 15 bar), IP69
- Podwójne podkładki w zestawie
- Uszczelnienie z TPU w kolorze gentian-blue
- Zintegrowane ekranowanie EMC (złącze uziemiające)
- Odporność chemiczna i mechaniczna
- Zakres pracy -40°C do +130°C
- Gwinty metryczne zgodne z EN 60423
- Certyfikaty UL
Aplikacje
- Przemysł spożywczy i farmaceutyczny
- Maszyny procesowe i pakujące
- Systemy automatyki i czujniki w środowisku mokrym
- Zastosowania z wymogiem ekranowania EMC
- Strefy higieniczne i instalacje CIP/SIP
| Part No. | Gwint A |
Długość gwintu D [mm] | Zakres dławienia max-min ø [mm] |
Zakr. dł. bez wkładki max-min ø [mm] | Zakr. dł. z wkładką max-min ø [mm] | Wysokość mocowaniaC [mm] | Szerokość klucza SW x E [mm] | Pakowanie |
|---|---|---|---|---|---|---|---|---|
| bg 212VA tri cp | M12x1,5 | 7,0 | 7,0 – 5,0 | 5,0 – 3,0 | 19,0 | 15,0 | 10/17x19,4 | 5 |
| bg 216VA tri cp | M16x1,5 | 9,0 | 9,0 – 7,0 | 9,0 – 6,0 | 21,0 | 18,0 | 14/20x23,4 | 5 |
| bg 220VA tri cp | M20x1,5 | 9,0 | 12,0 – 9,0 | 12,0 – 7,0 | 27,0 | 21,0 | 19/24x27,4 | 5 |
| bg 225VA15 tri cp | M25x1,5 | 10,0 | 15,0 – 12,0 | 15,0 – 10,0 | 30,0 | 23,0 | 24/30x33,4 | 5 |
| bg 225VA tri cp | M25x1,5 | 10,0 | 18,0 – 15,0 | 18,0 – 16,0 | 30,0 | 23,0 | 24/30x33,4 | 5 |
| bg 232VA21 tri cp | M32x1,5 | 11,0 | 21,0 – 18,0 | 21,0 – 20,0 | 30,0 | 24,0 | 30/36x39,4 | 5 |
| bg 232VA tri cp | M32x1,5 | 11,0 | 23,0 – 20,0 | 23,0 – 20,0 | 30,0 | 24,0 | 30/36x39,4 | 5 |
| bg 240VA26 tri cp | M40x1,5 | 12,0 | 26,0 – 23,0 | 28,0 – 20,0 | 32,0 | 28,0 | 36/45x48,4 | 4 |
| bg 240VA tri cp | M40x1,5 | 22,5 | 29,0 – 26,0 | 28,0 – 20,0 | 32,0 | 28,0 | 36/45x48,4 | 4 |
Do pobrania
Producent
Kod produktu
blueglobe TRI CLEAN Plus
Seria
Materiał
Stal nierdzewna AISI 316L
Materiał wkładu
TPU
Gwint
M12
, M16
, M20
, M25
, M32
, M40
Zakres dławienia w milimetrach
5-7 mm
, 7-9 mm
, 9-12 mm
, 12-15 mm
, 15-18 mm
, 18-21 mm
, 20-23 mm
, 23-26 mm
, 26-29 mm
Długość gwintu w milimetrach
7
, 9
, 11
, 12
, 22,5
Wysokość produktu w milimetrach
26
, 30
, 36
, 38
, 39
, 54,5
Szerokość produktu w milimetrach
19,4
, 23,4
, 27,4
, 33,4
, 39,4
, 48,4
Szczelność
IP68
, IP69
Cechy aplikacyjne
Odporność na detergenty
, EMC
Kolor
Niemalowany
Kolor wkładki
Niebieski
Temperatura pracy
-40...+85°C
Certyfikat
DIN EN 62444
, DIN EN 1672-2:2009
, EHEDG
, DGUV NV 13132
, CFR 21
