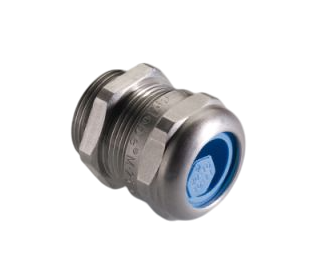

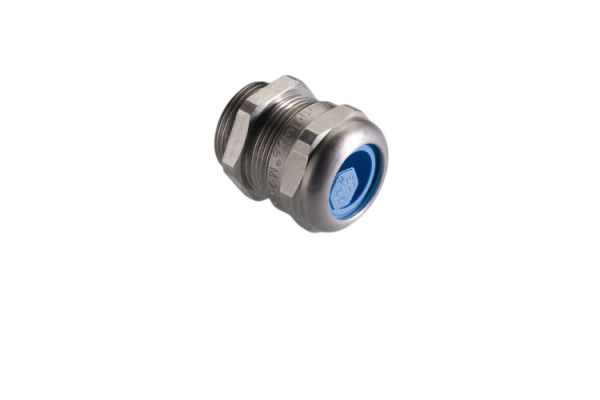

Pflitsch blueglobe stainless steel - dławnica kablowa ze stali nierdzewnej
- Dławnice Pflitsch z serii blueglobe Stainless steel są wykonane ze stali nierdzewnej, przeznaczone do zastosowań wymagających odporności na korozję. Gwint metryczny, niebieski wkład uszczelniający z TPE, klasa szczelności IP68/IP69/Type 4X.
Pflitsch blueglobe – stainless steel

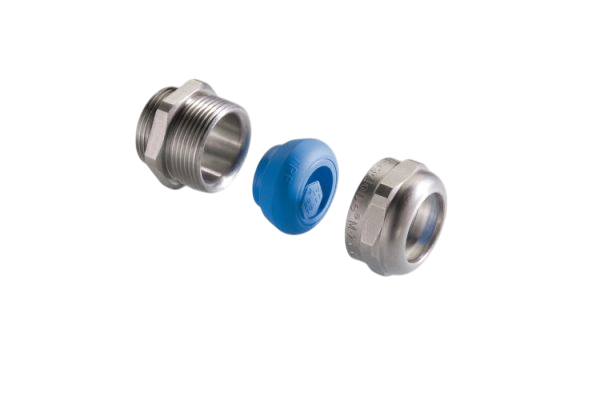

Wykonane ze stali nierdzewnej (dostępne wersje z AISI 303 i AISI 316Ti) dławnice firmy Pflitsch z serii blueglobe do zastosowań w trudnych warunkach i wymagających wysokiej odporności na korozję. Zapewniają wysoki stopień ochrony IP68 (do 15 bar), IP69 oraz Type 4X, są wyposażone w silikonowy O-ring oraz niebieską wkładkę uszczelniającą z TPE. Dławnice gwarantują odciążenie ciągu do klasy B (EN 62444) i posiadają gwint metryczny zgodny z EN 60423. Zakres temperatury pracy: od -40°C do +130°C.
Cechy dławnic blueglobe ze stali nierdzewnej:
- Obudowa ze stali nierdzewnej
- Uszczelnienie O-ring z silikonu i wkładka uszczelniająca z TPE
- Zakres temperatury pracy: od -40°C do +130°C
- Stopień ochrony IP68 (do 15 bar) / IP69 / Type 4X
- Odciążenie ciągu do klasy B wg EN 62444
- Gwint metryczny zgodny z EN 60423
Aplikacje
- Przemysł chemiczny, stoczniowy, offshore
- Przemysł spożywczy i farmaceutyczny
- Instalacje narażone na trudne warunki atmosferyczne
- Przemysł maszynowy i aparatura kontrolno-pomiarowa
Ze stali nierdzewnej AISI 303
| Part No. | Gwint A |
Długość gwintu D [mm] |
Zakres dławienia max–min ø [mm] |
Wysokość mocowania C [mm] |
Szerokość klucza SW x E [mm] |
Pakowanie |
|---|---|---|---|---|---|---|
| bg 210VA | M10x1,0 | 6,0 | 6,0 – 1,5 | 20,0 | 13x14,2 | 50 |
| bg 212VA | M12x1,5 | 5,0 | 8,0 – 2,0 | 21,0 | 17x18,9 | 50 |
| bg 216VA* | M16x1,5 | 6,0 | 11,0 – 4,0 | 25,0 | 20x22,2 | 50 |
| bg 220VA* | M20x1,5 | 6,5 | 14,0 – 5,0 | 29,5 | 24x26,5 | 50 |
| bg 225VA* | M25x1,5 | 7,5 | 20,0 – 11,0 | 30,0 | 30x33 | 50 |
| bg 232VA* | M32x1,5 | 8,0 | 25,0 – 15,0 | 32,0 | 36x39,5 | 25 |
| bg 240VA* | M40x1,5 | 8,0 | 32,0 – 20,0 | 35,0 | 45x48 | 10 |
| bg 250VA* | M50x1,5 | 10,0 | 42,0 – 31,0 | 39,0 | 57x60 | 5 |
| bg 263VA* | M63x1,5 | 10,0 | 54,0 – 41,0 | 40,0 | 68x72 | 5 |
| bg 275VA | M75x1,5 | 15,0 | 65,0 – 54,0 | 47,0 | 81x87 | 5 |
| bg 285VA | M85x2,0 | 15,0 | 77,0 – 65,0 | 49,0 | 95x102 | 1 |
| Part No. | Gwint A |
Długość gwintu D [mm] |
Zakres dławienia max–min ø [mm] |
Wysokość mocowania C [mm] |
Szerokość klucza SW x E [mm] |
Pakowanie |
|---|---|---|---|---|---|---|
| bg 812VA | M12x1,5 | 15,0 | 8,0 - 2,0 | 21,0 | 17x18,9 | 50 |
| bg 816VA* | M16x1,5 | 15,0 | 11,0 - 4,0 | 25,0 | 20x22,2 | 50 |
| bg 820VA* | M20x1,5 | 15,0 | 14,0 - 5,0 | 29,5 | 24x26,5 | 50 |
| bg 825VA* | M25x1,5 | 15,0 | 20,0 - 11,0 | 30,0 | 30x33 | 50 |
| bg 832VA* | M32x1,5 | 15,0 | 25,0 - 15,0 | 32,0 | 36x39,5 | 25 |
| bg 840VA* | M40x1,5 | 15,0 | 32,0 - 20,0 | 35,0 | 45x48 | 10 |
| bg 850VA* | M50x1,5 | 15,0 | 42,0 - 31,0 | 39,0 | 57x60 | 5 |
| bg 863VA* | M63x1,5 | 15,0 | 54,0 - 41,0 | 40,0 | 68x72 | 5 |
Ze stali nierdzewnej AISI 316Ti
| Part No. | Gwint A |
Długość gwintu D [mm] |
Zakres dławienia max–min ø [mm] |
Wysokość mocowania C [mm] |
Szerokość klucza SW x E [mm] |
Pakowanie |
|---|---|---|---|---|---|---|
| bg 212V4A | M12x1,5 | 5,0 | 8,0 – 2,0 | 21,0 | 17x18,9 | 50 |
| bg 216V4A* | M16x1,5 | 6,0 | 11,0 – 4,0 | 25,0 | 20x22,2 | 50 |
| bg 220V4A* | M20x1,5 | 6,5 | 14,0 – 5,0 | 29,5 | 24x26,5 | 50 |
| bg 225V4A* | M25x1,5 | 7,5 | 20,0 – 11,0 | 30,0 | 30x33 | 50 |
| bg 232V4A* | M32x1,5 | 8,0 | 25,0 – 15,0 | 32,0 | 36x39,5 | 25 |
| bg 240V4A* | M40x1,5 | 8,0 | 32,0 – 20,0 | 35,0 | 45x48 | 10 |
| bg 250V4A* | M50x1,5 | 10,0 | 42,0 – 31,0 | 39,0 | 57x60 | 5 |
| bg 263V4A* | M63x1,5 | 10,0 | 54,0 – 41,0 | 40,0 | 68x72 | 5 |
| bg 275V4A | M75x1,5 | 15,0 | 65,0 – 54,0 | 47,0 | 81x87 | 5 |
| bg 285V4A | M85x2,0 | 15,0 | 77,0 – 65,0 | 49,0 | 95x102 | 1 |
| Part No. | Gwint A |
Długość gwintu D [mm] |
Zakres dławienia max–min ø [mm] |
Wysokość mocowania C [mm] |
Szerokość klucza SW x E [mm] |
Pakowanie |
|---|---|---|---|---|---|---|
| bg 812V4A | M12x1,5 | 15,0 | 8,0 – 2,0 | 21,0 | 17x18,9 | 50 |
| bg 816V4A* | M16x1,5 | 15,0 | 11,0 – 4,0 | 25,0 | 20x22,2 | 50 |
| bg 820V4A* | M20x1,5 | 15,0 | 14,0 – 5,0 | 29,5 | 24x26,5 | 50 |
| bg 825V4A* | M25x1,5 | 15,0 | 20,0 – 11,0 | 30,0 | 30x33 | 50 |
| bg 832V4A* | M32x1,5 | 15,0 | 25,0 – 15,0 | 32,0 | 36x39,5 | 25 |
| bg 840V4A* | M40x1,5 | 15,0 | 32,0 – 20,0 | 35,0 | 45x48 | 10 |
| bg 850V4A* | M50x1,5 | 15,0 | 42,0 – 31,0 | 39,0 | 57x60 | 5 |
| bg 863V4A* | M63x1,5 | 15,0 | 54,0 – 41,0 | 40,0 | 68x72 | 5 |
*z certyfikatem UL
Do pobrania
Producent
Kod produktu
blueglobe stainless steel
Seria
Materiał
Stal nierdzewna 303
, Stal nierdzewna AISI 316Ti
Materiał wkładu
TPE
Gwint
M10
, M12
, M16
, M20
, M25
, M32
, M40
, M50
, M63
, M75
, M85
Zakres dławienia w milimetrach
1,5-6 mm
, 2-8 mm
, 4-11 mm
, 5-14 mm
, 11-20 mm
, 15-25 mm
, 20-32 mm
, 31-42 mm
, 41-54 mm
, 54-65 mm
, 65-77 mm
Długość gwintu w milimetrach
5
, 6
, 6,5
, 7,5
, 8
, 10
, 15
Wysokość produktu w milimetrach
26
, 31
, 36
, 37,5
, 40
, 43
, 44,5
, 45
, 47
, 49
, 50
, 62
, 64
, 65
Szerokość produktu w milimetrach
14,2
, 18,9
, 22,2
, 26,5
, 33
, 39,5
, 48
, 60
, 72
, 87
, 102
Szczelność
IP68
, IP69
Kolor
Niemalowany
Temperatura pracy
-40...+130°C
