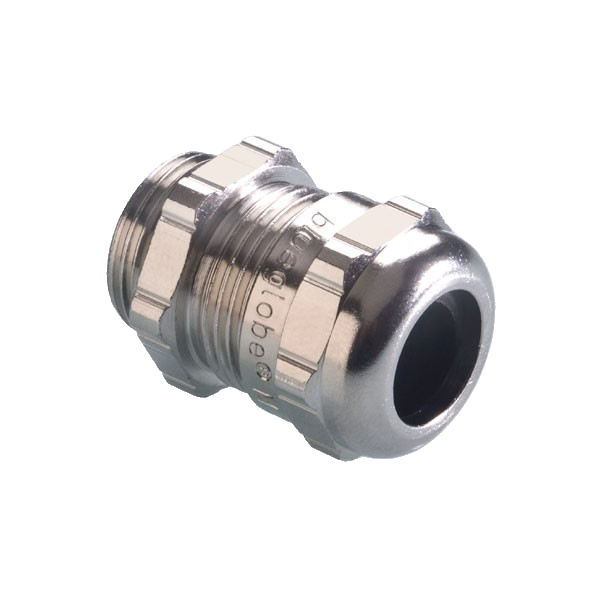

Pflitsch blueglobe HT - mosiężna dławnica kablowa
- Mosiężne dławnice Pflitsch z serii blueglobe HT przeznaczone do zastosowań w wysokich temperaturach. Gwint metryczny, czarny wkład uszczelniający z silikonu HT, klasa szczelności IP68/IP69.
Pflitsch blueglobe HT
Wykonane z mosiądzu, niklowane dławnice firmy Pflitsch z serii blueglobe HT do zastosowań wysokotemperaturowych. Zapewniają wysoki stopień ochrony IP68 (do 15 bar) oraz IP69, są wyposażone w silikonowy O-ring oraz czarną wkładkę uszczelniającą z silikonu HT. Dławnice gwarantują odciążenie ciągu do klasy B (EN 62444) i posiadają gwint metryczny zgodny z EN 60423. Szeroki zakres temperatury pracy: od -55°C do +200°C.
Cechy dławnic blueglobe HT (wysokotemperaturowych):
- Obudowa z mosiądzu, niklowana

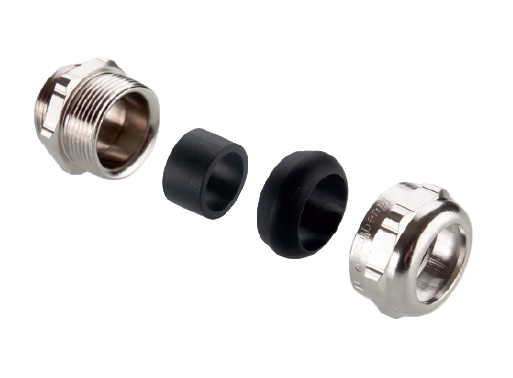

- Uszczelnienie O-ring i wkładka z silikonu HT
- Bardzo wysoka odporność na temperaturę: od -55 °C do +200 °C
- Stopień ochrony IP68 (do 15 bar) / IP69
- Odciążenie ciągu do klasy B wg EN 62444
- Gwint metryczny zgodny z EN 60423
Aplikacje
- Instalacje pracujące w wysokich temperaturach
- Systemy wymagające wysokiej szczelności i odporności termicznej
- Przemysł maszynowy i aparatura kontrolno-pomiarowa
- Zastosowania, gdzie występuje duże obciążenie mechaniczne przewodów
| Part No. | Gwint A |
Długość gwintu D [mm] |
Zakres dławienia max–min ø [mm] |
Wysokość mocowania C [mm] |
Szerokość klucza SW x E [mm] |
Pakowanie |
|---|---|---|---|---|---|---|
| bg 212msHT | M12x1,5 | 5,0 | 8,0 – 2,0 | 21,0 | 18,9x17 | 50 |
| bg 216msHT | M16x1,5 | 6,0 | 11,0 – 4,0 | 25,0 | 20x22,2 | 50 |
| bg 220msHT | M20x1,5 | 6,5 | 14,0 – 5,0 | 29,5 | 24x26,5 | 50 |
| bg 225msHT | M25x1,5 | 7,5 | 20,0 – 11,0 | 30,0 | 30x33 | 50 |
| bg 232msHT | M32x1,5 | 8,0 | 25,0 – 15,0 | 32,0 | 36x39,5 | 25 |
| bg 240msHT | M40x1,5 | 8,0 | 32,0 – 20,0 | 35,0 | 45x48 | 10 |
| bg 250msHT | M50x1,5 | 10,0 | 42,0 – 31,0 | 39,0 | 57x61 | 5 |
| bg 263msHT | M63x1,5 | 10,0 | 54,0 – 41,0 | 40,0 | 68x72 | 5 |
| Part No. | Gwint A |
Długość gwintu D [mm] |
Zakres dławienia max–min ø [mm] |
Wysokość mocowania C [mm] |
Szerokość klucza SW x E [mm] |
Pakowanie |
|---|---|---|---|---|---|---|
| bg 812msHT | M12x1,5 | 15,0 | 8,0 - 2,0 | 21,0 | 17x18,9 | 50 |
| bg 816msHT | M16x1,5 | 15,0 | 11,0 - 4,0 | 25,0 | 20x22,2 | 50 |
| bg 820msHT | M20x1,5 | 15,0 | 14,0 - 5,0 | 29,5 | 24x26,5 | 50 |
| bg 825msHT | M25x1,5 | 15,0 | 20,0 - 11,0 | 30,0 | 30x33 | 50 |
| bg 832msHT | M32x1,5 | 15,0 | 25,0 - 15,0 | 32,0 | 36x39,5 | 25 |
| bg 840msHT | M40x1,5 | 15,0 | 32,0 - 20,0 | 35,0 | 45x48 | 10 |
| bg 850msHT | M50x1,5 | 15,0 | 42,0 - 31,0 | 39,0 | 57x61 | 5 |
| bg 863msHT | M63x1,5 | 15,0 | 54,0 - 41,0 | 40,0 | 68x72 | 5 |
Do pobrania
Producent
Kod produktu
blueglobe HT
Seria
Materiał
Mosiądz niklowany
Materiał wkładu
Silikon HT
Gwint
M12
, M16
, M20
, M25
, M32
, M40
, M50
, M63
Zakres dławienia w milimetrach
2-8 mm
, 4-11 mm
, 5-14 mm
, 11-20 mm
, 15-25 mm
, 20-32 mm
, 31-42 mm
, 41-54 mm
Długość gwintu w milimetrach
15
, 6
, 6,5
, 7,5
, 8
, 10
Wysokość produktu w milimetrach
26
, 31
, 36
, 37,5
, 40
, 43
, 49
, 50
Szerokość produktu w milimetrach
17
, 22,2
, 26,5
, 33
, 39,5
, 48
, 61
, 72
Szczelność
IP68
, IP69
Cechy aplikacyjne
Ognioodporność
Kolor
Niemalowany
Temperatura pracy
-55...+200°C
