Pflitsch blueglobe HT Ex eb / Ex tb - dławnica kablowa
- Dławnica blueglobe HT Ex eb / Ex tb firmy Pflitsch. Ten wykonany z niklowanego mosiądzu do zastosowań w strefach zagrożonych wybuchem, wkład z silikonu HT. Gwint M12 do M40 szczelność IP66 lub IP68 (do 15 bar).
Pflitsch blueglobe HT Ex eb / Ex tb
Dławnica ATEX z niklowanego mosiądzu o bardzo szerokim zakresie dławienia do zastosowań w strefach zagrożonych wybuchem. Produkt ten posiada gwint od M12 do M40, zapewnia szczelność IP66, IP68 (do 15 bar), wkład uszczelniający z silikonu HT. Na zamówienie dostępne wersje ze stali nierdzewnej i mosiądzu bezołowiowego.
Cechy dławnic blueglobe HT Ex eb / Ex tb:
- Korpus z mosiądzu CW614N z powłoką niklowaną
- Metryczne przyłącza gwintowane zgodne z EN 60423
- Uszczelnienie z O-ringiem z silikonu HT (High Temperature)
- Stopień ochrony IP66/IP68 przy ciśnieniu do 15 bar
- Zakres temperatur pracy: -55°C do +160°C
- Certyfikacja ATEX (Ex eb / Ex tb) dla stref zagrożonych wybuchem
- Zakres średnic uszczelnianych: od 4,0 mm do 32,0 mm (w zależności od modelu)
Aplikacje:
- Przemysł petrochemiczny i gazowy (instalacje Ex)
- Energetyka przemysłowa (wysokotemperaturowe aplikacje)
- Systemy przemysłowe wymagające odporności na ekstremalne temperatury
- Instalacje procesowe w strefach zagrożonych wybuchem
- Aplikacje morskie i offshore wymagające wysokiej szczelności

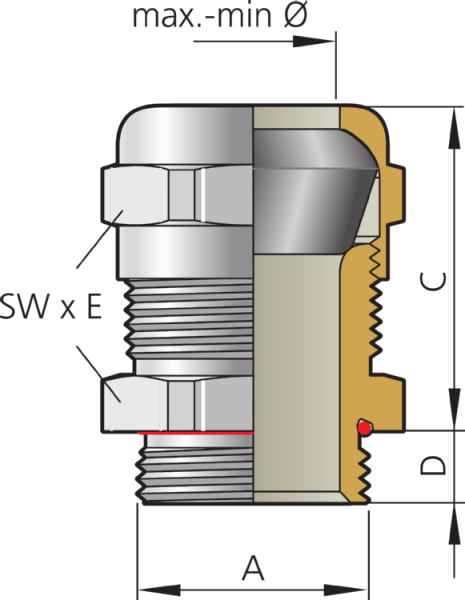

| Part No. | Gwint A | Długość gwintu D [mm] | Zakres dławienia max–min ø [mm] | Zakres dławienia bez uszczelki max–min ø [mm] | Zakres dławienia z uszczelką max–min ø [mm] | Wysokość mocowania C [mm] | Szerokość klucza SW x E [mm] | Pakowanie |
|---|---|---|---|---|---|---|---|---|
| bg 212ms 5HTex | M12x1,5 | 5,0 | 5,0 – 4,0 | 5,0 – 4,0 | 21,0 | 17x18,9 | 50 | |
| bg 212ms 8HTex | M12x1,5 | 5,0 | 8,0 – 5,0 | 8,0 – 5,0 | 21,0 | 17x18,9 | 50 | |
| bg 216msHTex | M16x1,5 | 6,0 | 11,0 – 4,0 | 11,0 – 7,0 | 7,0 – 4,0 | 25,0 | 20x22,2 | 50 |
| bg 220msHTex | M20x1,5 | 6,5 | 14,0 – 5,0 | 14,0 – 9,0 | 9,0 – 5,0 | 29,5 | 24x26,5 | 50 |
| bg 225msHTex | M25x1,5 | 7,5 | 20,0 – 11,0 | 20,0 – 16,0 | 16,0 – 11,0 | 30,0 | 30x33 | 50 |
| bg 232msHTex | M32x1,5 | 8,0 | 25,0 – 15,0 | 25,0 – 20,0 | 20,0 – 15,0 | 32,0 | 36x39,5 | 25 |
| bg 240msHTex | M40x1,5 | 8,0 | 32,0 – 21,0 | 32,0 – 26,0 | 26,0 – 21,0 | 35,0 | 45x48 | 10 |
| Part No. | Gwint A |
Długość gwintu D [mm] | Zakres dławienia max–min ø [mm] |
Zakres dławienia bez uszczelki max–min ø [mm] |
Zakres dławienia z uszczelką max–min ø [mm] |
Wysokość mocowania C [mm] | Szerokość klucza SW x E [mm] | Pakowanie |
|---|---|---|---|---|---|---|---|---|
| bg 816msHTex | M16x1,5 | 15,0 | 11,0 – 4,0 | 11,0 – 7,0 | 7,0 – 4,0 | 25,0 | 20x22,2 | 50 |
| bg 820msHTex | M20x1,5 | 15,0 | 14,0 – 5,0 | 14,0 – 9,0 | 9,0 – 5,0 | 29,5 | 24x26,5 | 50 |
| bg 825msHTex | M25x1,5 | 15,0 | 20,0 – 11,0 | 20,0 – 16,0 | 16,0 – 11,0 | 30,0 | 30x33 | 50 |
| bg 832msHTex | M32x1,5 | 15,0 | 25,0 – 15,0 | 25,0 – 20,0 | 20,0 – 15,0 | 32,0 | 36x39,5 | 25 |
| bg 840msHTex | M40x1,5 | 15,0 | 32,0 – 20,0 | 32,0 – 26,0 | 26,0 – 20,0 | 35,0 | 45x48 | 10 |
Do pobrania
Producent
Kod produktu
blueglobe HT Ex eb / Ex tb
Seria
Materiał
Mosiądz niklowany
Materiał wkładu
TPE
Gwint
M12
, M16
, M20
, M25
, M32
, M40
Zakres dławienia w milimetrach
4-11 mm
, 5-14 mm
, 11-20 mm
, 15-25 mm
, 20-32 mm
, 4-5 mm
, 5-8 mm
, 21-32 mm
Długość gwintu w milimetrach
5
, 6
, 6,5
, 7,5
, 8
, 15
Wysokość produktu w milimetrach
26
, 31
, 36
, 37,5
, 40
, 43
, 44,5
, 45
, 47
, 50
Szerokość produktu w milimetrach
18,9
, 22,2
, 26,5
, 33
, 39,5
, 48
Szczelność
IP66
, IP68
Cechy aplikacyjne
ATEX
Kolor
Niemalowany
Kolor wkładki
Czarny
Temperatura pracy
-55...+160°C
Certyfikat
EN 60423
, EN 60529
, EN IEC 60079-0:2018
, EN 60079-7:2015 + A1:2018
, EN 60079-31:2014
, IECEx – IECEx PTB 11.0019X
, EAC – RU C-DE.AЖ58.B.01336/21
, CCC – 2021312313000362
, UKCA – CML 22UKEX3131X
