Pflitsch blueglobe HT AC Ex eb / Ex tb - dławnica kablowa do kabli w stalowym oplocie
- Dławnica blueglobe HT AC Ex eb / Ex tb firmy Pflitsch wykonana z niklowanego mosiądzu do zastosowań w strefach zagrożonych wybuchem do, wkład z silikonu HT. Gwint M20 do M40 szczelność IP66 lub IP68 (do 15 bar)
Pflitsch blueglobe HT AC Ex eb / Ex tb
Dławnica ATEX z niklowanego mosiądzu do kabli w stalowym oplocie o bardzo szerokim zakresie dławienia do zastosowań w strefach zagrożonych wybuchem. Produkt ten posiada gwint od M20 do M40, zapewnia szczelność IP66, IP68 (do 15 bar), wkład uszczelniający z silikonu HT.
Cechy dławnic blueglobe HT AC Ex eb / Ex tb (for steel-armoured cables):
- Dławnica do kabli ze stalowym opancerzeniem
- Skuteczne ekranowanie dzięki zaciskowi z mosiądzu dociskającemu opancerzenie od zewnątrz
- Brak konieczności precyzyjnego przycinania i rozwłókniania opancerzenia
- Bardzo szybki montaż
- Stopień ochrony IP66 / IP68 (do 15 bar)
- Zakres pracy: -55°C do +160°C
- Wersja z gwintem metrycznym zgodnym z EN 60423
- Dostarczana w komplecie z uszczelnieniem z HT-silikonu
- Dostępna na zamówienie: wersja z gwintem 15 mm i ze stali nierdzewnej
Aplikacje
- Kable wysokiego napięcia
- Kable zasilające
- Instalacje z luźno ułożonymi kablami
- Systemy zabezpieczeń przeciwwybuchowych (Ex eb / Ex tb)
- Instalacje przemysłowe z ekranowanymi połączeniami

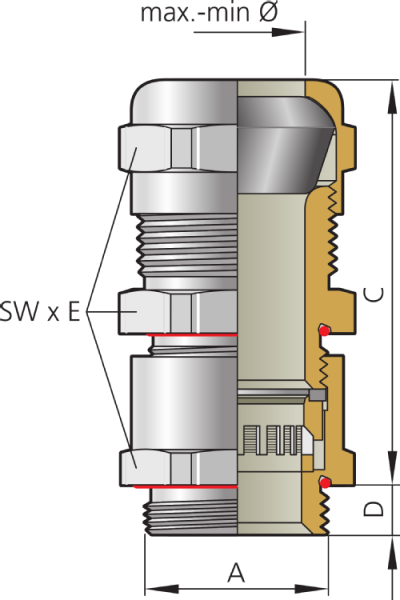

| Part No. | Gwint A | Długość gwintu D [mm] | Zakres dławienia max–min ø [mm] | Zakres dławienia bez uszczelki max–min ø [mm] | Zakres dławienia z uszczelką max–min ø [mm] | Zakres zaciskania max–min ø [mm] | Wysokość mocowania C [mm] | Szerokość klucza SW x E [mm] | Pakowanie |
|---|---|---|---|---|---|---|---|---|---|
| 220bg220msHTAC13ex | M20x1,5 | 6,5 | 14,0 – 9,0 | 14,0 – 9,0 | 13,0 – 9,0 | 51,0 | 24x26,5 | 25 | |
| 220bg225msHTAC15ex | M20x1,5 | 6,5 | 20,0 – 11,0 | 20,0 – 16,0 | 16,0 – 11,0 | 15,0 – 10,0 | 51,0 | 30x33 | 25 |
| 225bg225msHTAC17ex | M25x1,5 | 7,5 | 20,0 – 16,0 | 20,0 – 16,0 | 17,0 – 14,0 | 52,0 | 30x33 | 25 | |
| 232bg232msHTAC22ex | M32x1,5 | 8,0 | 25,0 – 20,0 | 25,0 – 20,0 | 23,0 – 19,0 | 59,0 | 36x39,5 | 10 | |
| 232bg240msHTAC27ex | M32x1,5 | 8,0 | 32,0 – 20,0 | 32,0 – 26,0 | 26,0 – 20,0 | 27,0 – 23,0 | 62,0 | 45x48 | 25 |
| 240bg240msHTAC31ex | M40x1,5 | 8,0 | 32,0 – 26,0 | 32,0 – 26,0 | 31,0 – 28,0 | 62,0 | 45x48 | 10 |
Do pobrania
Producent
Kod produktu
blueglobe HT AC Ex eb / Ex tb
Seria
Materiał
Mosiądz niklowany
Materiał wkładu
Silikon HT
Gwint
M20
, M25
, M32
, M40
Zakres dławienia w milimetrach
9-14 mm
, 11-20 mm
, 16-20 mm
, 20-25 mm
, 20-32 mm
, 26-32 mm
Długość gwintu w milimetrach
6,5
, 7,5
, 8
Wysokość produktu w milimetrach
57,5
, 59,5
, 67
, 70
Szerokość produktu w milimetrach
26,5
, 33
, 39,5
, 48
Szczelność
IP66
, IP68
Cechy aplikacyjne
ATEX
Kolor
Niemalowany
Kolor wkładki
Czarny
Temperatura pracy
-55...+160°C
Certyfikat
EN 60423
, EN 60529
, EN IEC 60079-0:2018
, EN 60079-7:2015 + A1:2018
, EN 60079-31:2014
, IECEx – IECEx PTB 11.0019X
, EAC – RU C-DE.AЖ58.B.01336/21
, CCC – 2021312313000362
, UKCA – CML 22UKEX3131X
