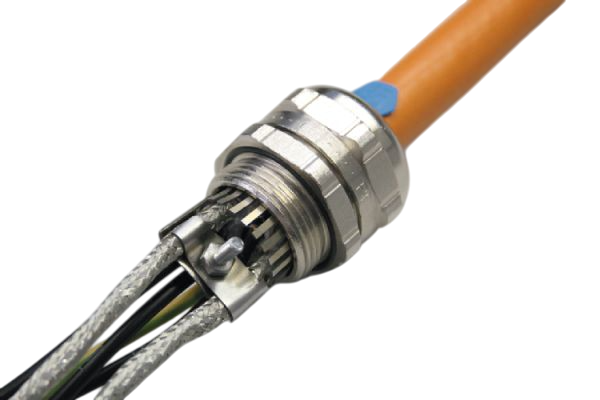

Pflitsch blueglobe EMC with selective shield contacting
Dławnica EMC z niklowanego mosiądzu z wkładem uszczelniającym z TPE o bardzo szerokim zakresie dławienia. Produkt ten posiada gwint od M20 do M32, zapewnia szczelność IP68 (do 15 bar), IP69.
Cechy dławnic blueglobe EMC with selective shield contacting:
- Innowacyjne selektywne połączenie ekranu (selective shield contacting) dla optymalnej ochrony EMC
- Korpus z mosiądzu z niklowanym wykończeniem
- Metryczne przyłącze gwintowane zgodne z EN 60423
- Uszczelnienie z O-ringiem z HNBR
- Stopień ochrony IP68 do 15 bar, IP69, Type 4X
- Odciążenie mechaniczne zgodnie z klasą B
- Zakres temperatur: -40°C do +130°C
- Dostępne wersje specjalne: gwint 15 mm i wykonanie ze stali nierdzewnej (na zamówienie)
Zastosowania:
- Systemy przemysłowe wymagające zaawansowanej ochrony EMC
- Aplikacje z ekranowanymi kablami w przemyśle automatyzacyjnym
- Rozwiązania dla energetyki i infrastruktury krytycznej
- Systemy transportowe i kolejowe
- Aplikacje morskie i offshore
- Urządzenia medyczne i laboratoryjne

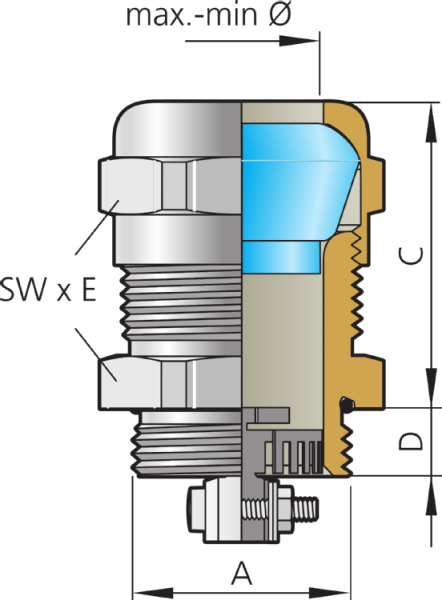

| Part no. | Gwint A | Długość gwintu D [mm] | Zakres dławienia max–min ø [mm] | Zakres zaciskania pełnego ekranu max–min ø [mm] | Zakres zaciskania ekranu selektywnego max–min ø [mm] | Wysokość montażu C [mm] | Szerokość klucza SW x E [mm] | Pakowanie |
|---|---|---|---|---|---|---|---|---|
| bgSS 220ms11-7 | M20x1,5 | 6,5 | 14,0–5,0 | 11,0–7,0 | 3,5–1,5 | 29,0 | 24x26,5 | 50 |
| bgSS 225ms12-10 | M25x1,5 | 7,5 | 20,0–11,0 | 12,0–10,0 | 5,0–2,0 | 30,0 | 30x33 | 50 |
| bgSS 225ms16-12 | M25x1,5 | 7,5 | 20,0–11,0 | 16,0–12,0 | 5,0–2,0 | 30,0 | 30x33 | 50 |
| bgSS 232ms16-12 | M32x1,5 | 8,0 | 25,0–15,0 | 16,5–12,5 | 5,0–2,0 | 32,0 | 36x39,5 | 25 |
| bgSS 232ms20-16 | M32x1,5 | 8,0 | 25,0–15,0 | 20,5–16,5 | 5,0–2,0 | 32,0 | 36x39,5 | 25 |
Do pobrania
Producent
Kod produktu
blueglobe EMC with selective shield contactin
Seria
Materiał
Mosiądz niklowany
Materiał wkładu
TPE
Gwint
M20
, M25
, M32
Zakres dławienia w milimetrach
5-14 mm
, 11-20 mm
, 15-25 mm
Długość gwintu w milimetrach
6,5
, 7,5
, 8
Wysokość produktu w milimetrach
35,5
, 37,5
, 40
Szerokość produktu w milimetrach
26,5
, 33
, 39,5
Szczelność
IP68
, IP69
Cechy aplikacyjne
EMC
Kolor
Niemalowany
Kolor wkładki
Niebieski
Certyfikat
EN 60423
Temperatura pracy
-40...+130°C
