Pflitsch blueglobe AC (for steel-armoured cables) - mosiężna dławnica kablowa EMC z wkładką z TPE do kabli w stalowym oplocie

  • Dławnica blueglobe AC (for steel-armoured cables) firmy Pflitsch. Ten wykonany z niklowanego mosiądzu, produkt charakteryzuje się zwiększoną odpornością na promieniowanie EMC, wkład z TPE. Gwint M20 do M85 szczelność IP68 (do 15 bar)
Pflitsch blueglobe AC (for steel-armoured cables) - mosiężna dławnica kablowa EMC z wkładką z TPE do kabli w stalowym oplocie
Pflitsch blueglobe AC (for steel-armoured cables) - mosiężna dławnica kablowa EMC z wkładką z TPE do kabli w stalowym oplocie
Pflitsch blueglobe AC (for steel-armoured cables) - mosiężna dławnica kablowa EMC z wkładką z TPE do kabli w stalowym oplocie
Pflitsch blueglobe AC (for steel-armoured cables) - mosiężna dławnica kablowa EMC z wkładką z TPE do kabli w stalowym oplocie
Materiał: Mosiądz niklowany
Materiał wkładu: TPE
Szczelność: IP68
Cechy aplikacyjne: EMC, Do kabli zbrojonych
Temperatura pracy: -40...+130°C
Zapytaj o produkt

Pflitsch blueglobe AC (for steel-armoured cables)

Dławnica EMC z niklowanego mosiądzu z wkładem uszczelniającym z TPE o bardzo szerokim zakresie dławienia do kabli w stalowym oplocie. Produkt ten posiada gwint od M20 do M85, zapewnia szczelność IP68 (do 15 bar).


Cechy dławnic blueglobe AC (for steel-armoured cables):

  • Specjalna konstrukcja przeznaczona do kabli w stalowym oplocie
  • Korpus z mosiądzu z niklowanym wykończeniem
  • Metryczne przyłącze gwintowane zgodne z EN 60423
  • Uszczelnienie z O-ringiem z HNBR
  • Stopień ochrony IP68 do 15 bar, Type 4X
  • Odciążenie mechaniczne zgodnie z klasą B
  • Dostępne wersje specjalne: gwint 15 mm (do M63) i wykonanie ze stali nierdzewnej (na zamówienie)

Zastosowania:

  • Instalacje przemysłowe z kablami pancernymi
  • Systemy wymagające wysokiej odporności mechanicznej
  • Aplikacje w trudnych warunkach środowiskowych
  • Infrastruktura krytyczna i energetyczna
  • Przemysł wydobywczy i petrochemiczny

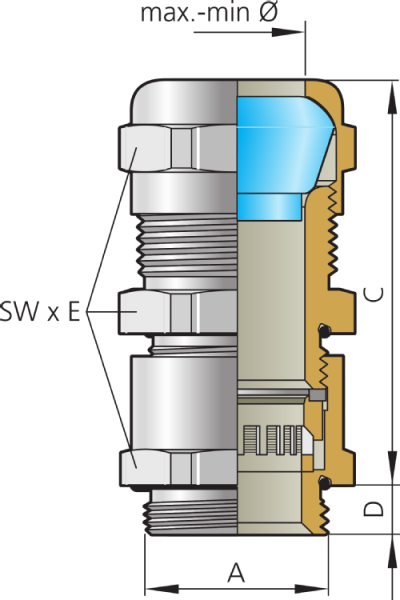

Part No. Gwint A Długość gwintu D [mm] Zakres dławienia max–min ø [mm] Zakres dławienia bez uszczelki max–min ø [mm] Zakres dławienia z uszczelką max–min ø [mm] Zakres zacisku max–min ø [mm] Wysokość mocowania C [mm] Szerokość klucza SW x E [mm] Pakowanie
220bg220msAC11 M20x1,5 6,5 14,0–9,0 14,0–9,0 11,0–8,0 51,0 24x26,5 25
220bg220msAC13 M20x1,5 6,5 14,0–9,0 14,0–9,0 13,0–9,0 51,0 24x26,5 25
220bg225msAC15 M20x1,5 6,5 20,0–11,0 20,0–16,0 16,0–11,0 15,0–10,0 51,0 30x33 25
225bg225msAC17 M25x1,5 7,5 20,0–16,0 20,0–16,0 17,0–14,0 52,0 30x33 25
232bg232msAC23 M32x1,5 8,0 25,0–20,0 25,0–20,0 23,0–19,0 59,0 36x39,5 10
232bg240msAC25 M32x1,5 8,0 32,0–20,0 32,0–26,0 26,0–20,0 25,0–21,0 62,0 45x48 10
232bg240msAC27 M32x1,5 8,0 32,0–20,0 32,0–26,0 26,0–20,0 27,0–23,0 62,0 45x48 10
240bg240msAC31 M40x1,5 8,0 32,0–26,0 32,0–26,0 31,0–28,0 62,0 45x48 10
250bg250msAC36 M50x1,5 10,0 42,0–31,0 42,0–35,0 35,0–31,0 36,0–30,0 65,0 57x61 10
250bg250msAC40 M50x1,5 10,0 42,0–35,0 42,0–35,0 40,0–34,0 65,0 57x61 10
263bg263msAC46 M63x1,5 10,0 54,0–41,0 54,0–46,0 46,0–41,0 46,0–39,0 67,0 68x72 5
263bg263msAC51 M63x1,5 10,0 54,0–46,0 54,0–46,0 51,0–45,0 70,0 68x72 5
275bg275msAC61 M75x1,5 15,0 65,0–54,0 65,0–58,0 58,0–54,0 61,0–50,0 86,0 81x87 5
285bg285msAC70 M85x2,0 15,0 77,0–65,0 77,0–70,0 70,0–65,0 70,0–60,0 87,0 95x102 1
285bg285msAC78 M85x2,0 15,0 77,0–65,0 77,0–70,0 70,0–65,0 74,0–70,0 89,0 95x102 1
Do pobrania
Producent
Pflitsch
Kod produktu
blueglobe AC (for steel-armoured cables)
Seria
blueglobe AC
Materiał
Mosiądz niklowany
Materiał wkładu
TPE
Gwint
M20
,
M32
,
M40
,
M50
,
M63
,
M75
,
M85
Zakres dławienia w milimetrach
9-14 mm
,
11-20 mm
,
16-20 mm
,
20-25 mm
,
20-32 mm
,
26-32 mm
,
31-42 mm
,
35-42 mm
,
41-54 mm
,
46-54 mm
,
54-65 mm
,
65-77 mm
Długość gwintu w milimetrach
6,5
,
7,5
,
8
,
10
,
15
Wysokość produktu w milimetrach
57,5
,
59,5
,
67
,
70
,
75
,
77
,
80
,
101
,
102
,
104
Szerokość produktu w milimetrach
26,5
,
33
,
39,5
,
48
,
61
,
72
,
87
,
102
Szczelność
IP68
Cechy aplikacyjne
EMC
,
Do kabli zbrojonych
Kolor
Niemalowany
Kolor wkładki
Niebieski
Certyfikat
EN 60423
Temperatura pracy
-40...+130°C
