Flexa US-FOOD - złącze z gwintem metrycznym
- US-FOOD to proste złącze z gwintem metrycznym, wykonane ze stali nierdzewnej.
Flexa US-FOOD

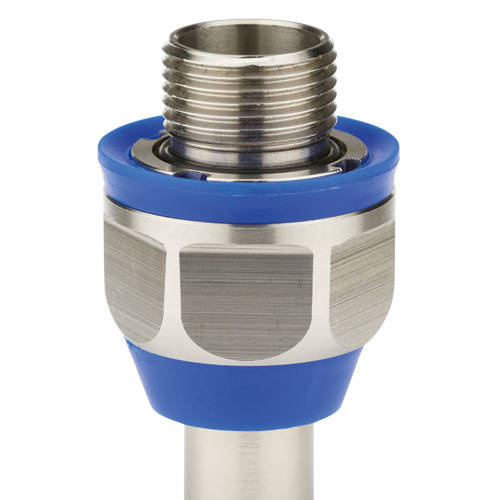

US-FOOD to proste złącze z zewnętrznym gwintem metrycznym, wykonane ze stali nierdzewnej. Posiada stopień ochrony IP 68/IP 69K i zakres temperatury pracy -40°C... +125°C. Produkt wyposażony w zintegrowaną tuleję zatrzaskową (z niklowanego mosiądzu) z uszczelką (PA 6). Posiada O-ring (OR) z NBR. Złącze przeznaczone jest do peszli z linii LIQUID-TIGHT-FOOD oraz AIRflex-GRS-FOOD.
Cechy złącza:
- bezpieczne dla produkcji żywności
- wysoce pyło- i wodoodporne
- zatrzaskowe łączenie
- prawidłowe uziemienie
- pokrycie końców rury
- odporność na rozciąganie i wibracje
- IP 68 zgodne z EN 60529 | IP 69K zgodne z DIN 40050-9 [audyt wewnętrzny] do 40 bar, 80° C
| FLEXA No. | OD [mm] |
Thread type | Conduit ID [mm] |
Conduit OD [mm] |
Ø I [mm] |
Ø B [mm] |
C [mm] |
D [mm] |
WS1 [mm] |
WS2 [mm] |
Weight [kg/100] |
PU [pcs] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10680800020 | 1/2 inch | M20 x 1.5 | 16,0 | 21,0 | 14,0 | 34,0 | 7,5 | 48,5 | 30 | 14 | 7,040 | 10 |
| 10680800125 | 1/2 inch | M25 x 1.5 | 16,0 | 21,0 | 14,0 | 41,0 | 7,5 | 49,5 | 36 | 14 | 11,510 | 10 |
| 10680800025 | 3/4 inch | M25 x 1.5 | 21,0 | 27,0 | 18,0 | 41,0 | 7,5 | 58,0 | 36 | 19 | 10,010 | 5 |
| 10680800032 | 1 inch | M32 x 1.5 | 24,5 | 33,0 | 24,4 | 53,0 | 7,5 | 68,0 | 46 | 25 | 19,325 | 5 |
| 10680800040 | 1 1/4 inch | M40 x 1.5 | 35,0 | 42,0 | 32,0 | 61,0 | 7,5 | 80,0 | 54 | 32 | 29,295 | 2 |
Do pobrania
Producent
Kod produktu
US-FOOD
Seria
Gwint
M20
, M25
, M32
, M40
Materiał
Stal nierdzewna
Szczelność
IP66
, IP69K
Średnica zewnętrzna peszla (mm)
21 mm
, 27 mm
, 33 mm
, 42 mm
Szerokość produktu w milimetrach
34
, 41
, 53
, 61
Wysokość produktu w milimetrach
48,5
, 49,5
, 58
, 68
, 80
Temperatura pracy
-40...+125°C
Kolor
Niemalowany
