Flexa RQGK-P - złącze z gwintem PG
- RQGK-P to proste złącze z gwintem PG. Wykonane z poliamidu (PA) oraz niklowanego mosiądzu (58). Produkt spełnia normę EN 45545-2 (HL3).
Flexa RQGK-P

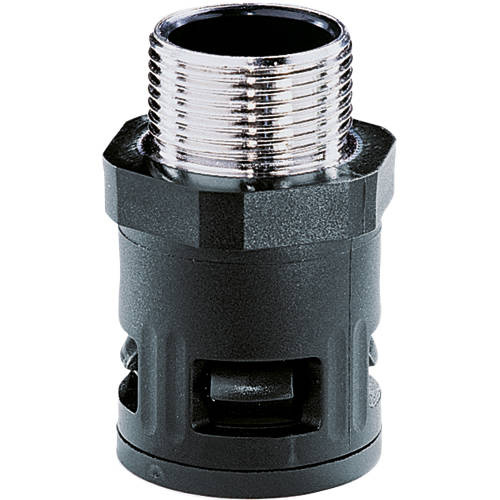

RQGK-P to proste złącze z zewnętrznym gwintem PG. Złącze wykonane z poliamidu (PA), gwint z niklowanego mosiądzu (58). Posiada stopień ochrony IP 68/IP 69K i zakres temperatury pracy -40°C ... +120°C. Złącze spełnia rygorystyczną normę EN 45545-2 (HL3), szczególnie istotną w aplikacjach przeznaczonych do pojazdów szynowych. Produkt wyposażony w zintegrowaną tuleję zatrzaskową z uszczelką. Posiada O-ring (OR) i płaską uszczelkę (FRH). Złącze oparte na technologii szybkiego łączenia FLEXAquick przeznaczone jest do peszli z linii ROHRflex.
Cechy złącza:
- odporne na olej i benzynę,
- wysokoodporne na kwasy i rozpuszczalniki,
- nie zawiera silikonu, kadmu i halogenów,
- wytrzymałe na wysokie naprężenia mechaniczne,
- odporne na uderzenia,
- wysoki moment obrotowy połączenia gwintowego.
| FLEXA No. | OD [mm] |
Colour | Thread type | Ø I [mm] |
Ø B [mm] |
C [mm] |
D [mm] |
WS [mm] |
Weight [kg/100] |
PU [pcs] |
|---|---|---|---|---|---|---|---|---|---|---|
| 15020074207 | 10,0 | Black | PG7 | 7,0 | 20,0 | 10,0 | 38,0 | 18 | 0,980 | 50 |
| 15020074209 | 13,0 | Black | PG9 | 8,5 | 24,0 | 12,0 | 42,0 | 22 | 1,580 | 50 |
| 15020074211 | 15,8 | Black | PG11 | 11,0 | 27,0 | 12,0 | 44,0 | 25 | 2,200 | 50 |
| 15020074213 | 18,5 | Black | PG13.5 | 12,5 | 29,0 | 12,0 | 47,5 | 26 | 2,300 | 50 |
| 15020074216 | 21,2 | Black | PG16 | 16,0 | 33,0 | 13,0 | 51,0 | 31 | 2,680 | 25 |
| 15020074221 | 28,5 | Black | PG21 | 22,0 | 41,0 | 14,0 | 55,0 | 39 | 5,900 | 25 |
| 15020074229 | 34,5 | Black | PG29 | 27,5 | 48,0 | 14,0 | 59,0 | 46 | 7,200 | 25 |
| 15020074236 | 42,5 | Black | PG36 | 36,0 | 63,0 | 17,0 | 76,0 | 60 | 13,100 | 10 |
| 15020074248 | 54,5 | Black | PG48 | 47,5 | 74,0 | 17,0 | 68,0 | 70 | 20,400 | 10 |
Do pobrania
Producent
Seria
Gwint
PG 07
, PG 09
, PG 11
, PG 13,5
, PG 16
, PG 21
, PG 29
, PG 36
, PG 48
Kompatybilne z
PA6
, PA6-D
, PA6-S
, PA 6-L
, PA6-LL
, PA6-LG
, PA6-UL-SD
, PA6-HT
, PA12
, PA12-D
, PA12-S
, PA12-SD
, PA12-F
, PA12-FD
, PA12-ESD
, PU
, PP
, PA 6-CU
, FLEXAquick
Materiał
Poliamid
Szczelność
IP66
, IP69K
Średnica zewnętrzna peszla (mm)
10 mm
, 13 mm
, 15,8 mm
, 18,5
, 21,2 mm
, 28,5 mm
, 34,5 mm
, 42,5 mm
, 54,5 mm
Szerokość produktu w milimetrach
20
, 24
, 27
, 29
, 33
, 41
, 48
, 63
, 74
Wysokość produktu w milimetrach
38
, 42
, 44
, 47,5
, 51
, 55
, 59
, 76
, 68
Temperatura pracy
-40...+120°C
Kolor
Czarny
Certyfikat
EN 45545-2 [HL 3]
