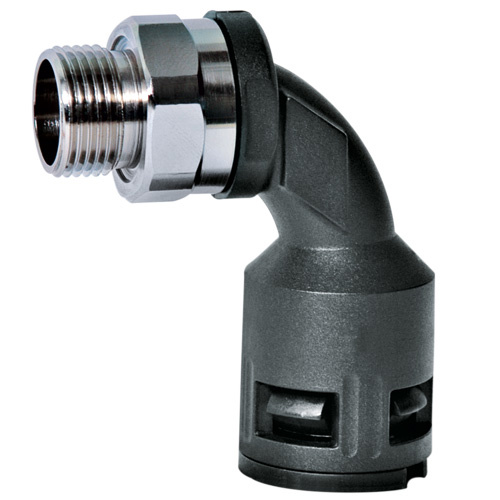

Flexa RQBK90DR - złącze do rur osłonowych
- RQBK90DR to złącze kątowe marki Flexa przeznaczone do peszli. Produkt wykonany z poliamidu (PA) oraz niklowanego mosiądzu, wyposażony w szybkozłącze (technologia FLEXAquick bend).
Flexa RQBK90DR
Flexa RQBK90DR to plastikowe złącze kątowe 90° z systemu FLEXAquick®, przeznaczone do rur osłonowych ROHRflex®. Zapewnia wysoki stopień ochrony IP68 i IP69K. Korpus złącza wykonany jest z poliamidu (PA), który cechuje się odpornością na oleje, benzynę oraz wiele kwasów i rozpuszczalników. Produkt posiada obrotowy gwint wykonany z niklowanego mosiądzu, a w zestawie znajduje się o-ring (OR) oraz uszczelka płaska (FRH). Zakres temperatury pracy złącza wynosi od -40°C do +120°C.
Cechy złącza:
- odporne na olej i benzynę
- odporne na działanie kwasów i rozpuszczalników
- nie zawiera silikonu, kadmu ani halogenów
- odporne na duże obciążenia mechaniczne
- odporne na uderzenia
- wysoki moment obrotowy połączenia gwintowego
- obrotowe również po zamontowaniu
Aplikacje
- budowa maszyn i urządzeń
- motoryzacja
- przemysł kolejowy
- budowa statków
- automatyka
- instalacje elektryczne
RQBK90DR-M - IP68/IP69K, certyfikaty kolejowe EN 45545-2 i NFPA130, obrotowy gwint metryczny
| FLEXA No. | Colour | OD [mm] |
Thread type | Ø I [mm] |
Ø B [mm] |
C [mm] |
E [mm] |
F [mm] |
WS [mm] |
Weight [kg|100] |
PU [pcs.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15121021220 | Black | 21,2 | M20 x 1,5 | 13,0 | 29,5 | 12,0 | 72,0 | 62,0 | 27 | 6,200 | 50 |
| 15121421220 | Black | 21,2 | M20 x 1,5 | 13,0 | 29,5 | 6,0 | 72,0 | 56,0 | 27 | 5,740 | 50 |
| 15121028225 | Black | 28,5 | M25 x 1,5 | 17,0 | 37,0 | 13,0 | 90,0 | 80,0 | 34 | 11,060 | 25 |
| 15121428225 | Black | 28,5 | M25 x 1,5 | 17,0 | 37,0 | 7,0 | 90,0 | 74,0 | 34 | 10,350 | 25 |
| 15121034232 | Black | 34,5 | M32 x 1,5 | 24,5 | 44,0 | 14,0 | 100,0 | 91,0 | 43 | 16,500 | 10 |
| 15121434232 | Black | 34,5 | M32 x 1,5 | 24,5 | 44,0 | 8,0 | 100,0 | 85,0 | 43 | 15,500 | 10 |
| 15121042240 | Black | 42,5 | M40 x 1,5 | 31,5 | 52,0 | 17,0 | 111,0 | 103,0 | 52 | 28,400 | 10 |
| 15121442240 | Black | 42,5 | M40 x 1,5 | 31,5 | 52,0 | 8,0 | 111,0 | 94,0 | 52 | 26,300 | 10 |
RQBK90DR-N - IP68/IP69K, certyfikaty kolejowe EN 45545-2 i NFPA130, obrotowy gwint NPT
| FLEXA No. | Colour | OD [mm] |
thread size NPT | Ø I [mm] |
Ø B [mm] |
C [mm] |
E [mm] |
F [mm] |
WS [mm] |
Weight [kg|100] |
PU [pcs.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15020019206 | Black | 21,2 | Other | 13,0 | 29,5 | 13,0 | 73,0 | 65,0 | 27 | 7,100 | 50 |
| 15020019214 | Black | 28,5 | Other | 17,0 | 37,0 | 14,0 | 90,0 | 81,5 | 34 | 12,000 | 25 |
| 15020019216 | Black | 34,5 | Other | 24,5 | 44,0 | 14,0 | 100,0 | 95,0 | 43 | 17,400 | 10 |
| 15020019217 | Black | 42,5 | Other | 31,5 | 52,0 | 17,0 | 110,0 | 105,0 | 52 | 30,500 | 10 |
Do pobrania
Producent
Kod produktu
RQBK90DR
Seria
Gwint
M20
, M25
, M32
, M40
Materiał
Poliamid
, Mosiądz niklowany
Szczelność
IP68
, IP69K
Średnica zewnętrzna peszla (mm)
21,2
, 28,5
, 34,5
, 42,5
Szerokość produktu w milimetrach
29,5
, 37
, 44
, 52
, 13
, 17
, 24,5
Wysokość produktu w milimetrach
72
, 90
, 100
, 111
, 73
, 110
Temperatura pracy
-50...+120°C
Kolor
Czarny
