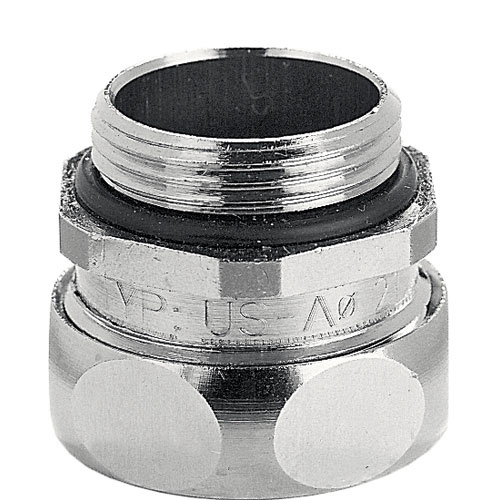

Flexa RGE - złącze do rur osłonowych
- RGE to złącze marki Flexa przeznaczone do peszli. Produkt wykonany z niklowanego mosiądzu, typu bezpiecznego (safety-type).
Flexa RGE
Złącze do rur osłonowych RGE marki Flexa to proste w montażu rozwiązanie wykonane z niklowanego mosiądzu, zaprojektowane dla systemów ROHRflex. Produkt zapewnia szczelność na poziomie IP66 i jest przystosowany do pracy w temperaturach od -40°C do +120°C. W zestawie wraz ze specjalnym uszczelnieniem, mosiężnym pierścieniem oporowym i pierścieniem uszczelniającym typu O-ring, do zastosowań EMC.
Cechy złącza:
- wysoce wodoodporny i pyłoszczelny
- blokada cierna przewodu i złącza śrubowego
- zakryte końce przewodu
- optymalne ekranowanie o wysokiej gęstości
Aplikacje
- konstrukcje maszyn i urządzeń
- motoryzacja
- automatyka
- instalacje elektryczne
- zastosowania EMC
RGE – IP66, niklowany mosiądz, aplikacje EMC, gwint metryczny, zakres temperatury -40...+120°C
| FLEXA No. | OD [mm] |
Thread type | Conduit ID | Conduit OD | Ø I [mm] |
Ø B [mm] |
C [mm] |
D [mm] |
WS1 [mm] |
WS2 [mm] |
Weight [kg|100] |
PU [pcs.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15126013012 | 13,0 | M12 x 1,5 | 10,0 | 14,0 | 9,0 | 28,0 | 10,0 | 23,0 | 19 | 21 | 2,100 | 10 |
| 15126015016 | 15,8 | M16 x 1,5 | 12,0 | 17,0 | 13,0 | 29,0 | 10,0 | 27,0 | 23 | 25 | 3,300 | 10 |
| 15126021020 | 21,2 | M20 x 1,5 | 16,0 | 23,0 | 16,5 | 31,0 | 10,0 | 31,0 | 27 | 29 | 3,900 | 10 |
| 15126034032 | 34,5 | M32 x 1,5 | 27,5 | 36,0 | 27,5 | 40,0 | 13,0 | 48,0 | 43 | 45 | 11,000 | 10 |
| 15126042040 | 42,5 | M40 x 1,5 | 35,5 | 44,0 | 35,5 | 40,0 | 13,0 | 57,0 | 52 | 54 | 14,900 | 10 |
| 15126054050 | 54,5 | M50 x 1,5 | 47,0 | 56,0 | 44,5 | 47,0 | 14,0 | 70,0 | 52 | 66 | 21,500 | 10 |
Do pobrania
Producent
Kod produktu
RGE
Seria
Gwint
M12
, M16
, M20
, M32
, M40
, M50
Materiał
Mosiądz niklowany
Szczelność
IP66
Średnica zewnętrzna peszla (mm)
13
, 15,8
, 21,2
, 34,5
, 42,5
, 54,5
Szerokość produktu w milimetrach
28
, 29
, 31
, 40
, 47
Wysokość produktu w milimetrach
23
, 27
, 31
, 48
, 57
, 70
Temperatura pracy
-40...+120°C
Kolor
Niemalowany
