Druseidt - EMC, małe i uziemiające połączenia plecione
- Druseidt - EMC, małe i uziemiające połączenia plecione

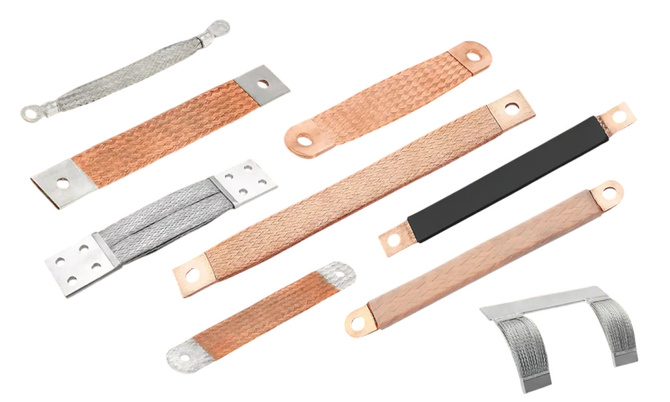

EMC, małe i uziemiające połączenia plecione Druseidt to gotowe przewody łączeniowe i uziemiające wykonane z elastycznych taśm lub plecionek miedzianych, przeznaczone do szybkiego montażu w instalacjach energetycznych, szafach sterowniczych, układach uziemień, ekranowania EMC oraz systemach wyrównywania potencjałów. Produkty tej kategorii łączą wysoką elastyczność mechaniczną z doskonałą przewodnością elektryczną, zapewniając trwałe i niezawodne połączenia nawet w warunkach dużych obciążeń dynamicznych.
Zakres oferty małych i uziemiających połączeń Druseidt
Taśmy plecione z miedzi (niepowlekane lub cynowane), z izolacją PVC lub silikonową
Podstawowe taśmy plecione, dostępne w wariantach niepowlekanym, cynowanym, a także z izolacją z PVC lub silikonu.
- Możliwość wykonania z końcówkami cynowanymi zanurzeniowo, prasowanymi bezlutowo tulejami stykowymi, spawanymi powierzchniami połączeniowymi lub z wybranymi końcówkami kablowymi.
- Elastyczne połączenia z prasowanymi bezlutowo końcówkami zgodnie z DIN 46234.
- Wykonane z miękkich, wyżarzonych drutów miedzianych ETP1 zgodnych z DIN EN 13602.
- Wysoka elastyczność i zoptymalizowana rezystancja styku (dla wersji z tulejami miedzianymi).
- Technologia zagniatania Druseidt gwarantuje ekstremalne zagęszczenie i optymalną rezystancję poprzez mocne zagęszczenie drutów.
Połączenia uziemiające z cynowanymi końcówkami lub mosiężnymi tulejami prasowanymi bezlutowo
Standardowe połączenia uziemiające, charakteryzujące się metodami produkcji z przeszłości.
- Stosunkowo wysoka rezystancja elektryczna dla wersji cynowanych zanurzeniowo.
- Cyna wypływa pod naciskiem połączenia śrubowego.
- Mniejsza przewodność elektryczna tulei mosiężnych w porównaniu do tulei miedzianych.
- Technologia nieodzwierciedlająca dzisiejszych standardów produkcji.
Przewody prądowe i uziemiające ze spawanymi powierzchniami stykowymi
Połączenia, których powierzchnie stykowe są spawane bez użycia dodatkowych materiałów, tworząc lite końcówki.
- Niezwykle niska rezystancja elektryczna.
- Dostępne jako taśmy uziemiające i prądowe.
- Wysoka jakość z masywnymi, kompaktowymi obszarami styku.
- Długoterminowa stabilność z poprawionym zachowaniem starzeniowym elektrycznym, ponieważ wilgoć nie może przeniknąć do obszarów styku.
- Wyjątkowa elastyczność do absorbowania wibracji, kompensacji przesunięć szyn i wstrząsów.
- Taśmy plecione mają znacznie niższą impedancję niż okrągłe kable o tej samej sekcji poprzecznej, co sprawia, że nadają się do uziemień w obszarach wysokich częstotliwości.
- Dostępne z różnymi materiałami izolacyjnymi, takimi jak wytłaczany PVC (-20°C do +105°C) lub silikon (-50°C do +180°C). Izolacja wytłaczana ściśle przylega do plecionki, poprawiając rozpraszanie ciepła i elastyczność.
- Dostępne w wersjach wielowarstwowych dla prądów do 1000 A.
Elastyczne przewody prądowe i uziemiające z plecionek aluminiowych lub ze stali nierdzewnej
Produkty przeznaczone do zastosowań, gdzie materiał miedziany nie jest wystarczająco odporny lub nie może być użyty z innych przyczyn.
- Powierzchnie styku produkowane są przez bezlutowe prasowanie tulei ze stali nierdzewnej lub aluminium.
- Proces prasowania pod wysokim ciśnieniem zapewnia bardzo dobrze zagęszczoną powierzchnię połączenia.
- Dla stali nierdzewnej, wykonane z miękkich, wyżarzonych drutów ze stali nierdzewnej 1.4401.
- Dla aluminium, dostępne w wersjach jedno- lub wielowarstwowych.
- Idealne do połączeń elementów grzejnych w piecach przemysłowych, gdzie kluczowa jest niska rezystancja elektryczna.
- Oferowane w wielu typach połączeń (np. jedno- lub dwustronne zaciski, połączenia płaskie, wersje specjalne z wieloma zaciskami).
- Możliwość dopasowania do wymagań klienta pod względem długości, otworów i wymiarów powierzchni stykowych.
Przewody prądowe o wąskiej konstrukcji ze spawanymi powierzchniami stykowymi (dla kompaktowych wyłączników)
Elastyczne przewody prądowe o wąskim kształcie w stosunku do przekroju poprzecznego, z solidnie spawanymi powierzchniami stykowymi.
- Idealne do podłączania kompaktowych wyłączników z wąskimi wyjściami prądowymi do systemów szyn zbiorczych.
- Umożliwiają również zastępowanie giętkich szyn.
- Dostępne ze standardową izolacją w postaci rur silikonowych lub termokurczliwych.
- Izolacja silikonowa oferuje dużą elastyczność i szeroki zakres temperatur (-50°C do +180°C).
Typowe zastosowania
- Szafy sterownicze i rozdzielnice: Preferowane do połączeń uziemiających, wyrównawczych, EMC oraz małych przewodów prądowych.
- Aplikacje uziemiające: Jako taśmy uziemiające, w tym w obszarach wysokich częstotliwości dzięki niskiej impedancji plecionek.
- Przesyłanie prądu: Jako przewody prądowe i elementy do transferu prądu.
- Aplikacje o ograniczonej przestrzeni lub wymagające ruchu: Wysoko elastyczne złącza z izolacją silikonową oraz wielowarstwowe przewody prądowe.
- Połączenia kompaktowych wyłączników: Wąskie przewody prądowe ze spawanymi końcówkami są idealne do podłączania wyłączników z wąskimi wyjściami prądowymi do systemów szyn zbiorczych.
- Konstrukcje pieców przemysłowych: Elastyczne połączenia aluminiowe są często wymagane do podłączania elektrycznie zasilanych grzejników, gdzie kluczowa jest niska rezystancja elektryczna.
- Przemysł chemiczny i stoczniowy: Wysoce elastyczne złącza ze stali nierdzewnej, ze względu na ich specjalne wymagania dotyczące odporności chemicznej.
- Kompresja drgań, kompensacja przesunięć szyn i wstrząsów: Produkty ze spawanymi końcówkami są niezwykle elastyczne i radzą sobie z tymi wyzwaniami.
Katalogi Druseidt
Katalog 2 - Połączenia Elastyczne
Katalog 2.2 - Uziemiające, EMC i małe połączenia plecione
