Druseidt - Elastyczne połączenia wykonane z folii miedzianej i aluminiowej

Zakres oferty elastycznych połaczeń Druseidt

Elastyczne połączenia z folii miedzianych i aluminiowych

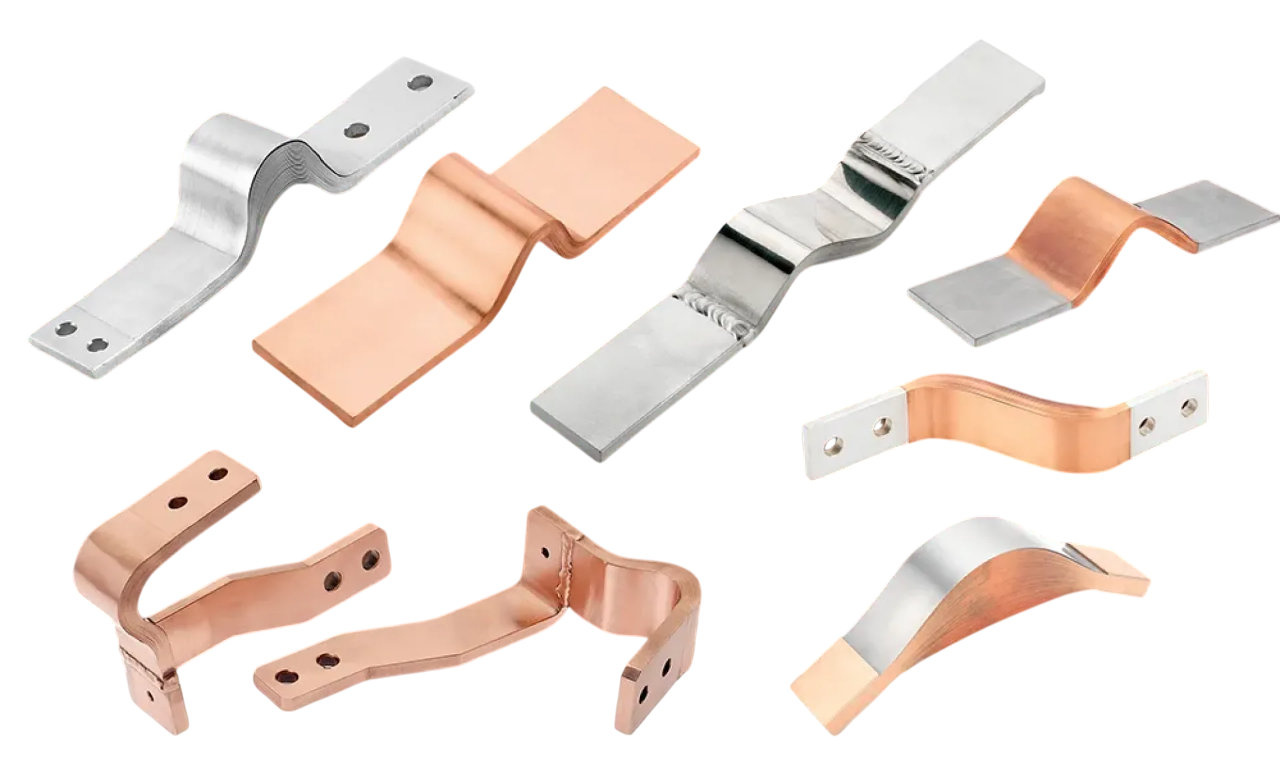

Są to elastyczne złącza składające się z pakietów ułożonych warstwowo folii miedzianych lub aluminiowych. Obszary styku są zagęszczane przez specjalne procesy spawania lub nitowania, co zapewnia stały przekrój przewodnika na całej długości złącza.

• Materiał: Folie miedziane HCP zgodnie z DIN 13599 o grubości 0,1 mm lub 0,3 mm, lub czyste folie aluminiowe o grubości 0,3 mm. Dostępne są również folie miedziane o grubościach od 0,02 mm do 0,5 mm na życzenie klienta.
• Konstrukcja: Środkowa część rozprężna złącza pozostaje elastyczna. Możliwe jest spawanie wygiętych szyn prądowych, zacisków lub innych litych elementów miedzianych do elastycznych pakietów folii.
• Elastyczność i Kompensacja: Pozwalają kompensować rozszerzalność spowodowaną wzrostem temperatury oraz ruchy wywołane wibracjami urządzeń. Mogą realizować ruchy wewnątrz części maszyn, styczników czy pistoletów spawalniczych.
• Dopasowanie do wymagań: Obszary styku mogą być wiercone, frezowane lub gięte. Szerokości obszarów styku są dobrane tak, aby można było instalować kilka złączy obok siebie w odległości 2 mm (np. do połączeń generatorów). Na życzenie dostępne są wiercenia zgodnie z normami (np. DIN 43673, DIN 46206) lub rysunkami klienta.
• Powierzchnia stykowa: Na życzenie możliwe jest dostarczenie z powlekanymi obszarami styku (np. cynowanymi lub srebrzonymi). Możliwe jest również całkowite cynowanie lub srebrzenie po produkcji.
• Obciążalność Prądowa: Minimalna obciążalność prądowa jest zgodna z wartościami dla litych szyn zbiorczych (wg DIN 43671, DIN 46276 dla miedzi; DIN 43670, DIN 46276 dla aluminium).

Elastyczne połączenia transformatorowe z częścią rozprężną
Są to elastyczne połączenia wykonane z miedzi, z częściami rozprężnymi i przyspawanymi elementami zaciskowymi do okrągłych połączeń.

• Konstrukcja: Mogą być dostarczane z zaciskiem z jednej strony i płaskim połączeniem z drugiej (do systemów szyn zbiorczych) lub z zaciskami z obu stron (do systemów rur). Zarówno górna, jak i dolna część zacisku mogą być zaprojektowane z częścią rozprężną lub tylko górna część.
• Dopasowanie: Projektowane indywidualnie dla transformatorów. Wykonujemy je zgodnie z rysunkami lub wymaganiami klienta.
• Materiał i wykończenie: Z miedzi, z folii o grubości 0,02 mm do 0,5 mm. Mogą być dostarczane z cynowanymi lub srebrzonymi obszarami styku, a także w wersji całkowicie cynowanej lub srebrzonej.

Elastyczne szyny izolowane PVC (PVC-insulated supple bars)
To izolowane, płaskie przewodniki elektryczne, składające się z wielu warstw niepowlekanych lub cynowanych pasków miedzianych Cu-ETP (99,9% miedzi). Izolacja wykonana jest z elastycznego, wysokiej jakości, samogasnącego i bezołowiowego winylu.

• Elastyczność: Pozwalają na montaż w trudnodostępnych miejscach i małych przestrzeniach. Elastyczność winylu umożliwia deformację szyn nawet przy większych przekrojach. Możliwe jest zginanie i skręcanie w celu zmiany poziomu połączenia na minimalnej przestrzeni.
• Zalety Elektryczne: Dzięki dużej powierzchni i korzystnym właściwościom promieniowania cieplnego, przenoszą większe obciążenia prądowe niż litych szyny zbiorcze o tym samym przekroju. Pozwala to na zastosowanie komponentów o mniejszych wymiarach.
• Oszczędność: Umożliwiają indywidualne dopasowanie komponentów, redukcję przekroju i skrócenie czasu instalacji, co czyni je opłacalnym produktem.
• Montaż: Prosty montaż przez wiercenie, wykrawanie lub zaciskanie od spodu. Należy je giąć przed cięciem/wierceniem/wykrawaniem, a podczas tych operacji mocno zacisnąć, aby zapobiec przemieszczeniu pasków miedzianych.
• Dostawa: Standardowe długości 2 m, inne długości (np. 3 m) na życzenie. Dostępne również z izolacją bezhalogenową na życzenie.

Technologie i Usługi

Procesy Produkcyjne Obszarów Styku

• Spawanie ciśnieniowe (Press-welding): Specjalny proces spawania rezystancyjnego stosowany do złączy miedzianych. Umożliwia kompaktowe i bezpieczne spawanie całych powierzchni bez użycia dodatków spawalniczych. Tworzy doskonałą strukturę molekularną obszarów styku dzięki procesom dyfuzji ziarnistej. Zapewnia doskonałe przewodnictwo elektryczne.
• Spawanie w osłonie gazu obojętnego (Inert gas welding): Stosowane do złączy aluminiowych, złączy z folii o różnych szerokościach obszarów styku lub większych, kątowych obszarach styku. Umożliwia spawanie litych elementów stykowych lub urządzeń zaciskowych (do rur, okrągłych śrub) do elastycznych części. Chroni stopiony metal przed utlenianiem.

Gotowe obrobione elastyczne szyny izolowane / komponenty rysunkowe
Druseidt oferuje produkcję wygiętych, perforowanych i wierconych laminowanych szyn izolowanych zgodnie z wymaganiami lub rysunkami klienta. Stanowią ekstremalnie ekonomiczny i oszczędzający miejsce sposób wykonywania połączeń zasilających w systemach przesyłania energii, szczególnie w kompaktowych konstrukcjach rozdzielnic. Możliwa produkcja pojedynczych części, mniejszych ilości, jak i części seryjnych z ciągłymi dostawami w krótkim czasie. Firma dysponuje różnymi technologiami gięcia.
