Pflitsch UNI Dicht Bending protection cable gland - dławnica kablowa z PVDF z zabezpieczeniem przeciw zgięciowym z wkładką z TPE-V
- Dławnica kablowa UNI Dicht Bending protection cable gland wykonana z PVDF z zabezpieczeniem przeciw zgięciowym, wkład z TPE-V. Gwint M12 do M40, szczelność IP68 (do 10 bar)

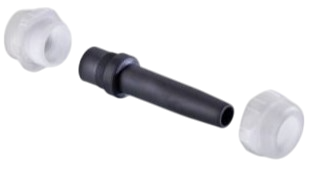

Pflitsch UNI Dicht Bending protection cable gland
Dławnica kablowa z PVDF z ochroną przeciw zgięciową z wkładem uszczelniającym z TPE-V, o bardzo szerokim zakresie dławienia. Produkt ten posiada gwint od M12 do M40, zapewnia szczelność IP68 (do 10 bar).
Cechy dławnic UNI Dicht Bending protection cable gland:
- Obudowa wykonana z wytrzymałego PVDF w kolorze przezroczystym, niebieskim (RAL 5015) lub czarnym (RAL 9005)
- Konstrukcja z funkcją ochrony przed zginaniem — zwiększa trwałość kabli
- Metrzyczne przyłącze gwintowane zgodne z EN 60423
- Stopień ochrony IP68 do 10 bar (tylko przy zastosowaniu opcjonalnej płaskiej uszczelki)
- Wkładka uszczelniająca z czarnego TPE-V
- Zakres temperatury pracy od –40 °C do +135 °C
- Dostępne różne warianty długości gwintu i uszczelnienia kabli
- Na życzenie dostępne wersje z gwintem przyłączeniowym o długości 15 mm
Aplikacje
- Instalacje z kablami narażonymi na częste zginanie
- Systemy automatyki, robotyki i przenośników
- Szafy sterownicze i rozdzielcze
- Środowiska agresywne chemicznie (dzięki zastosowaniu PVDF)
- Maszyny i urządzenia wymagające szczelnego i trwałego przepustu kablowego
- Przemysł spożywczy, chemiczny i farmaceutyczny

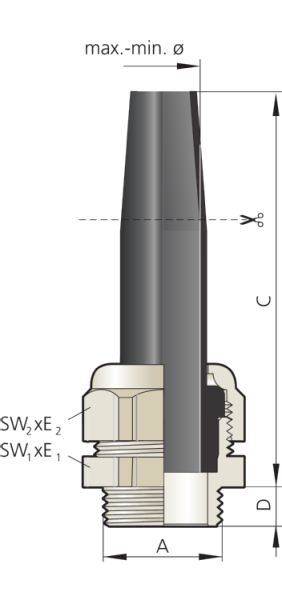

| Part No. | Gwint A | Długość gwintu D [mm] | Zakres dławienia max–min ø [mm] | Wysokość mocowania C [mm] | Szerokość klucza SW1 x E1/SW2 x E2 [mm] | Pakowanie |
|---|---|---|---|---|---|---|
| 21249y Lp 4/V2 | M12x1,5 | 8,0 | 4,0 – 2,5 | 55,0 | 15x16,5 | 50 |
| 21249y Lp 5/V2 | M12x1,5 | 8,0 | 5,0 – 3,5 | 55,0 | 15x16,5 | 50 |
| 21249y Lp 6/V2 | M12x1,5 | 8,0 | 6,0 – 4,5 | 55,0 | 15x16,5 | 50 |
| 21650y Lp 5,5/V2 | M16x1,5 | 8,0 | 5,5 – 4,0 | 65,0 | 19x21,2 | 50 |
| 21650y Lp 6/V2 | M16x1,5 | 8,0 | 6,0 – 4,5 | 65,0 | 19x21,2 | 50 |
| 21650y Lp 7,5/V2 | M16x1,5 | 8,0 | 7,5 – 5,5 | 65,0 | 19x21,2 | 50 |
| 22051y Lp 5,5/V2 | M20x1,5 | 9,0 | 5,5 – 4,0 | 75,0 | 24x26,5/22x24,4 | 50 |
| 22051y Lp 6,5/V2 | M20x1,5 | 9,0 | 6,5 – 5,0 | 75,0 | 24x26,5/22x24,4 | 50 |
| 22052y Lp 6,5/V2 | M20x1,5 | 9,0 | 6,5 – 5,0 | 80,0 | 24x26,5 | 50 |
| 22052y Lp 7,5/V2 | M20x1,5 | 9,0 | 7,5 – 5,5 | 80,0 | 24x26,5 | 50 |
| 22051y Lp 8/V2 | M20x1,5 | 9,0 | 8,0 – 6,0 | 75,0 | 24x26,5/22x24,4 | 50 |
| 22052y Lp 8,5/V2 | M20x1,5 | 9,0 | 8,5 – 7,0 | 80,0 | 24x26,5 | 50 |
| 22051y Lp 9,5/V2 | M20x1,5 | 9,0 | 9,5 – 7,5 | 75,0 | 24x26,5 | 50 |
| 22051y Lp 9,5/V2 | M20x1,5 | 9,0 | 9,5 – 7,5 | 75,0 | 24x26,5 | 50 |
| 22052y Lp 10,5/V2 | M20x1,5 | 9,0 | 10,5 – 8,0 | 72,0 | 24x26,5 | 50 |
| 22052y Lp 10,5/V2 | M20x1,5 | 9,0 | 10,5 – 8,0 | 80,0 | 24x26,5 | 50 |
| 22553y Lp 8/V2 | M25x1,5 | 9,0 | 8,0 – 6,0 | 85,0 | 29x31,5/27x29,5 | 25 |
| 22553y Lp 9,5/V2 | M25x1,5 | 9,0 | 9,5 – 7,5 | 85,0 | 29x31,5/27x29,5 | 25 |
| 22553y Lp 11/V2 | M25x1,5 | 9,0 | 11,0 – 9,0 | 85,0 | 29x31,5/27x29,5 | 25 |
| 22553y Lp 13/V2 | M25x1,5 | 9,0 | 13,0 – 10,5 | 85,0 | 29x31,5/27x29,5 | 25 |
| 23254y Lp 10/V2 | M32x1,5 | 11,0 | 10,0 – 8,0 | 82,0 | 38x42/33x36,5 | 10 |
| 23254y Lp 11,5/V2 | M32x1,5 | 11,0 | 11,5 – 9,5 | 82,0 | 38x42/33x36,5 | 10 |
| 23254y Lp 13,5/V2 | M32x1,5 | 11,0 | 13,5 – 11,0 | 82,0 | 38x42/33x36,5 | 10 |
| 23254y Lp 15,5/V2 | M32x1,5 | 11,0 | 15,5 – 13,0 | 82,0 | 38x42/33x36,5 | 10 |
| 23254y Lp 17,5/V2 | M32x1,5 | 11,0 | 17,5 – 15,0 | 82,0 | 38x42/33x36,5 | 10 |
| 24055y Lp 19,5/V2 | M40x1,5 | 11,5 | 19,5 – 16,0 | 88,0 | 46x50/43x46 | 10 |
| 24055y Lp 22/V2 | M40x1,5 | 11,5 | 22,0 – 19,0 | 88,0 | 46x50/43x46 | 10 |
| 24055y Lp 24/V2 | M40x1,5 | 11,5 | 24,0 – 21,0 | 88,0 | 46x50/43x46 | 10 |
Do pobrania
Producent
Kod produktu
UNI Dicht Bending protection cable gland
Materiał
PVDF
Materiał wkładu
TPE-V
Gwint
M12
, M16
, M20
, M25
, M32
, M40
Zakres dławienia w milimetrach
2,5-4 mm
, 3,5-5 mm
, 4,5-6 mm
, 4-5,5 mm
, 5-6,5 mm
, 5,5-7,5 mm
, 6-8 mm
, 7-8,5 mm
, 7,5-9,5 mm
, 8-10,5 mm
, 9-11 mm
, 10,5-13 mm
, 13-15,5 mm
, 15-17,5 mm
, 16-19,5 mm
, 19-22 mm
, 21-24 mm
Długość gwintu w milimetrach
8
, 9
, 11
, 11,5
Wysokość produktu w milimetrach
63
, 74
, 84
, 89
, 81
, 94
, 93
, 99,5
Szerokość produktu w milimetrach
16,5
, 24,4
, 26,5
, 29,5
, 36,5
, 46
Szczelność
IP68
Kolor
Przezroczysty
, RAL 5015 - Sky blue
, RAL 9005 - Czarny
Kolor wkładki
Czarny
Certyfikat
EN 60423
Temperatura pracy
-40...+135°C
