Pflitsch blueglobe TRI - mosiężna dławnica kablowa EMC
- Dławnica firmy Pflitsch należy do linii blueglobe TRI. Ten wykonany z mosiądzu produkt charakteryzuje się zwiększoną odpornością na promieniowanie EMC. Gwint M12 do M85 szczelność IP68/69
Pflitsch blueglobe TRI

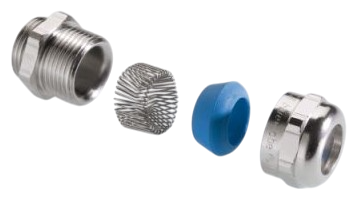

Dławnica EMC z mosiądzu niklowanego o bardzo szerokim zakresie dławienia. Produkty z tej serii ten mają gwint od M12 do M85, zapewniają szczelność IP68 (do 15 bar), IP69 i posiadają wkład uszczelniający z materiału TPE.
Cechy dławnic blueglobe TRI:
- Kompatybilność elektromagnetyczna (EMC) dzięki technologii TRI Spring
- Bardzo niski opór przejścia – skuteczne ekranowanie 360°
- Brak ostrych krawędzi: łagodny kontakt sprężysty z ekranem przewodu
- Szybki montaż bez konieczności dodatkowych narzędzi czy opasek
- Stopień ochrony IP68 (do 15 bar) / IP69
- Zakres pracy -40°C do +130°C
- Dostępne na zamówienie: gwint przyłączeniowy 15 mm (do M32), ze stali nierdzewnej oraz z mosiądzu bez dodatku ołowiu.
Aplikacje
- Systemy automatyki i sterowania
- Technika transmisji danych i sygnałów
- Infrastruktura przemysłowa wymagająca EMC
- Szafy sterownicze w środowiskach o dużym zakłóceniu elektromagnetycznym
- Przemysł kolejowy i transport publiczny
- Urządzenia pomiarowe i systemy detekcji

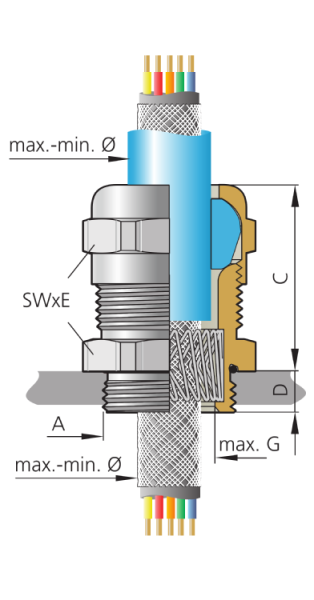

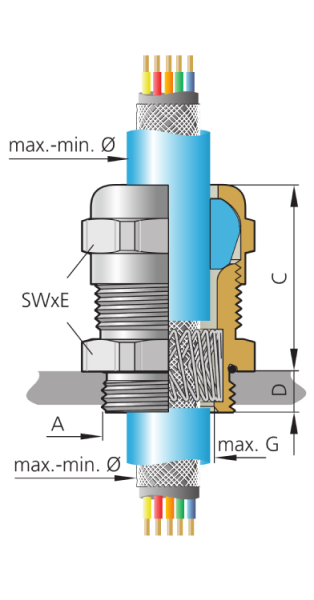

| Part No. | Gwint A |
Długość gwintu D [mm] |
Zakres dławienia max–min ø [mm] |
Zakr. dł. bez wkładki max–min ø [mm] |
Zakr. dł. z wkładką max–min ø [mm] |
Zakres ekranowania max–min ø [mm] |
Przelot G [mm] |
Wysokość mocowania C [mm] |
Szerokość klucza SW x E [mm] |
Pakowanie |
|---|---|---|---|---|---|---|---|---|---|---|
| bg 212ms tri | M12x1,5 | 5,0 | 8,0 – 5,0 | 8,0 – 5,0 | 5,0 - 3,0 | 5,0 | 21,0 | 17x18,9 | 50 | |
| bg 216ms tri | M16x1,5 | 6,0 | 11,0 – 7,0 | 11,0 – 7,0 | 9,0 – 5,0 | 9,0 | 25,0 | 20x22,2 | 50 | |
| bg 220ms tri | M20x1,5 | 6,5 | 14,0 – 9,0 | 14,0 – 9,0 | 12,0 – 7,0 | 12,0 | 29,0 | 24x26,5 | 50 | |
| bg 225ms tri | M25x1,5 | 7,5 | 20,0 – 11,0 | 20,0 – 16,0 | 16,0 – 11,0 | 16,0 – 10,0 | 16,0 | 30,0 | 30x33 | 50 |
| bg 232ms tri | M32x1,5 | 8,0 | 25,0 – 15,0 | 25,0 – 20,0 | 20,0 – 15,0 | 20,0 – 13,0 | 20,0 | 32,0 | 36x39,5 | 25 |
| bg 240ms tri | M40x1,5 | 15,0 | 32,0 – 20,0 | 32,0 – 26,0 | 26,0 – 20,0 | 28,0 – 20,0 | 28,0 | 35,0 | 45x48 | 10 |
| bg 250ms tri | M50x1,5 | 15,0 | 42,0 – 31,0 | 42,0 – 35,0 | 35,0 – 31,0 | 37,0 – 28,0 | 37,0 | 39,0 | 57x61 | 5 |
| bg 263ms tri | M63x1,5 | 20,0 | 54,0 – 41,0 | 54,0 – 46,0 | 46,0 – 41,0 | 46,0 – 37,0 | 46,0 | 40,0 | 68x72 | 5 |
| bg 275ms tri | M75x1,5 | 20,0 | 65,0 – 54,0 | 65,0 – 58,0 | 58,0 – 54,0 | 58,0 – 46,0 | 58,0 | 47,0 | 81x87 | 5 |
| bg 285ms tri | M85x2,0 | 20,0 | 77,0 – 65,0 | 77,0 – 70,0 | 70,0 – 65,0 | 65,0 – 58,0 | 65,0 | 49,0 | 95x102 | 1 |
Do pobrania
Producent
Kod produktu
blueglobe TRI
Seria
Materiał
Mosiądz niklowany
Materiał wkładu
TPE
Gwint
M12
, M16
, M20
, M25
, M32
, M40
, M50
, M63
, M75
, M85
Zakres dławienia w milimetrach
3-5 mm
, 5-9 mm
, 7-12 mm
, 10-16 mm
, 13-20 mm
, 20-28 mm
, 28-37 mm
, 37-46 mm
, 46-58 mm
, 58-65 mm
Długość gwintu w milimetrach
6
, 6,5
, 7,5
, 8
, 15
, 20
Szerokość produktu w milimetrach
18,9
, 22,2
, 26,5
, 33
, 39,5
, 48
, 61
, 72
, 87
, 102
Wysokość produktu w milimetrach
26
, 31
, 35,5
, 37,5
, 40
, 50
, 54
, 60
, 67
, 69
Szczelność
IP68
, IP69
Cechy aplikacyjne
EMC
Kolor
Niemalowany
Kolor wkładki
Niebieski
Certyfikat
EN 60423
, DIN EN 62444
Temperatura pracy
-40...+130°C
