Pflitsch blueglobe fire protection - mosiężne dławnice kablowe
- Mosiężne dławnice Pflitsch z serii blueglobe fire protection przeznaczone do instalacji o wysokich wymaganiach przeciwpożarowych. Gwint metryczny, wkład uszczelniający z T80s, klasa szczelności IP68/IP69
Pflitsch blueglobe fire protection

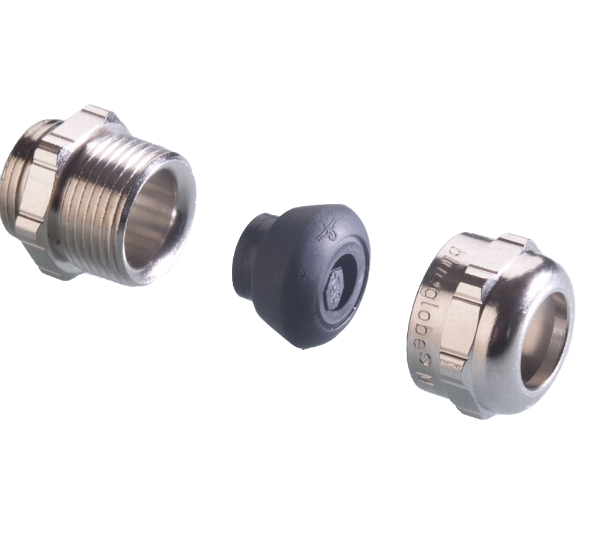

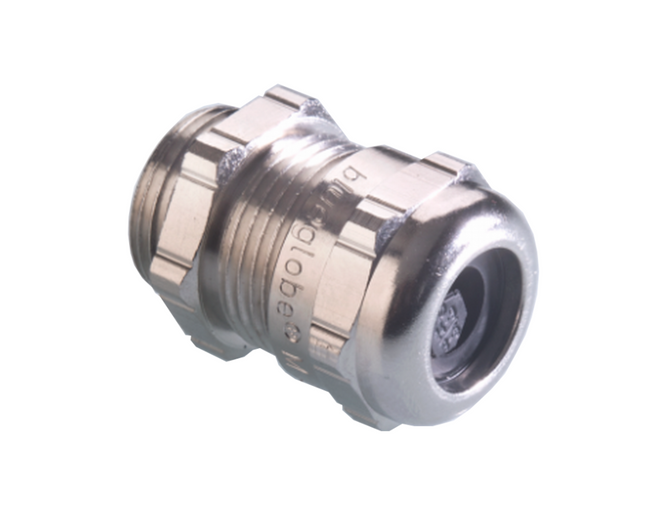

Wykonane z mosiądzu, niklowane dławnice firmy Pflitsch z serii blueglobe fire protection do zastosowań przeciwpożarowych. Zapewniają wysoki stopień ochrony IP68 (do 15 bar) oraz IP69, są wyposażone w uszczelnienie z HNBR i wkładkę uszczelniającą T80s w kolorze czarnym. Dławnice spełniają wymagania norm EN 45545-2: HL3 oraz EN 45545-3: E30 i są przeznaczone do zastosowań w środowiskach narażonych na ogień. Gwint metryczny zgodny z EN 60423. Zakres temperatury pracy: od -40°C do +130°C.
Cechy dławnic blueglobe do ochrony przeciwpożarowej:
- Obudowa z mosiądzu, niklowana
- Uszczelnienie z HNBR i wkładka T80s
- Wysoka odporność na temperaturę: od -40°C do +130°C
- Stopień ochrony IP68 (do 15 bar) / IP69
- Klasa zagrożenia HL3 wg EN 45545-2
- Szczelność ogniowa E30 zgodnie z EN 45545-3
- Gwint metryczny
Aplikacje
- Instalacje w pojazdach szynowych
- Systemy o podwyższonych wymaganiach ogniowych
- Technika transportowa i infrastrukturalna
- Aplikacje wymagające szczelności ogniowej i wysokiej odporności mechanicznej
| Part No. | Gwint A |
Długość gwintu D [mm] |
Zakres dławienia max–min ø [mm] |
Wysokość mocowania C [mm] |
Szerokość klucza SW x E [mm] |
Pakowanie |
|---|---|---|---|---|---|---|
| bg 212Bms | M12x1,5 | 5,0 | 8,0 – 2,0 | 20,8 | 17x18,9 | 50 |
| bg 216Bms | M16x1,5 | 6,0 | 11,0 – 4,0 | 25,0 | 20x22,2 | 50 |
| bg 220Bms | M20x1,5 | 6,5 | 14,0 – 5,0 | 29,5 | 24x26,5 | 50 |
| bg 225Bms | M25x1,5 | 7,5 | 20,0 – 11,0 | 30,0 | 30x33 | 50 |
| bg 232Bms | M32x1,5 | 8,0 | 25,0 – 15,0 | 32,0 | 36x39,5 | 5 |
| bg 240Bms | M40x1,5 | 8,0 | 32,0 – 20,0 | 35,0 | 45x48 | 5 |
| bg 250Bms | M50x1,5 | 10,0 | 42,0 – 31,0 | 38,0 | 57x61 | 5 |
| bg 263Bms | M63x1,5 | 10,0 | 54,0 – 41,0 | 40,0 | 68x72 | 5 |
| Part No. | Gwint A |
Długość gwintu D [mm] |
Zakres dławienia max–min ø [mm] |
Wysokość mocowania C [mm] |
Szerokość klucza SW x E [mm] |
Pakowanie |
|---|---|---|---|---|---|---|
| bg 812Bms | M12x1,5 | 15,0 | 8,0 – 2,0 | 21,0 | 17x18,9 | 50 |
| bg 816Bms | M16x1,5 | 15,0 | 11,0 – 4,0 | 25,0 | 20x22,2 | 50 |
| bg 820Bms | M20x1,5 | 15,0 | 14,0 – 5,0 | 29,5 | 24x26,5 | 50 |
| bg 825Bms | M25x1,5 | 15,0 | 20,0 – 11,0 | 30,0 | 30x33 | 50 |
| bg 832Bms | M32x1,5 | 15,0 | 25,0 – 15,0 | 32,0 | 36x39,5 | 25 |
Do pobrania
Producent
Kod produktu
blueglobe fire protection
Materiał
Mosiądz niklowany
Materiał wkładu
T80s
Gwint
M12
, M16
, M20
, M25
, M32
, M40
, M50
, M63
Zakres dławienia w milimetrach
2-8 mm
, 4-11 mm
, 5-14 mm
, 11-20 mm
, 15-25 mm
, 20-32 mm
, 31-42 mm
, 41-54 mm
Długość gwintu w milimetrach
6
, 6,5
, 7,5
, 8
, 10
, 15
Wysokość produktu w milimetrach
25,8
, 31
, 36
, 37,5
, 40
, 43
, 48
, 50
Szerokość produktu w milimetrach
18,9
, 22,2
, 26,5
, 33
, 39,5
, 48
, 61
, 72
Szczelność
IP68
, IP69
Cechy aplikacyjne
Ognioodporność
Kolor
Niemalowany
Kolor wkładki
Czarny
Certyfikat
EN 60423
, EN 45545-2 [HL 3]
, EN 45545-3: E30
Temperatura pracy
-40...+135°C
